Zilmet Plattenwärmetauscher Typ ZB 10-10 Platten inkl. Wärmedämmung
Produktdatenblatt
Ihre persönliche Zilmet-Kaufberatung:
Produkt Details
Beschreibung
Plattenwärmetauscher ist eine spezielle Bauform eines Wärmeübertragers. Er besteht aus wellenförmig profilierten Platten, die zusammengesetzt sind, dass jeweils in den aufeinanderfolgenden Zwischenräumen einmal das aufzuwärmende und danach das wärmeabgebende Medium fließt.
Die Wärmetauscher der Baureihe ZB 10 bestehen aus Edelstahlplatten und Edelstahlanschlüssen (Werkstoff- Nr.1.4401). das Lot besteht aus 99,9% Kupfer. Deutlich zu erkennen ist das Wabenmuster, das entsteht wenn zwei in gleicher Richtung geprägte Edelstahlplatten um 180° verdreht aufeinander gelegt werden. Die Berührungspunkte der Platten werden mittels Kupferfolie verlötet.
Technische Besonderheiten:
- Plattenmaterial und Anschlüsse AISI 316/AISI 304
- Lotmaterial: 99,9% CU
- Max. Betriebsüberdruck: 10,00 bar 45,0 bar
- Max. Betriebstemperatur : -160 °C bis +204 °C
- Plattenanzahl:10
Gelötete Zilmet Plattenwärmetauscher
- Heizungsanlagen (z.B. Systemtrennung FBH)
- Solaranlagen (z.B. Trennung Pufferspeicher)
- Schwimmbäder bis 100mg/l Chlorid ( Platten aus AISI 316)
- Nah und Fernwärme ( ZB 35-200 bis 30 bar)
- speziell für Anwendungen in der Kältetechnik als Verdampfer ZE Tauscher oder als Kondensator ZC Tauscher / Druckbereich bis 45 bar. Insgesamt stehen sechs verschiedene Baugrößen mit unterschiedlichen Anschlussvarianten zur Verfügung. Auch Kältemittel mit hohem Dampfdruck wie R410 können mit den Plattenwärmetauschern der neuen Serie betrieben werden.

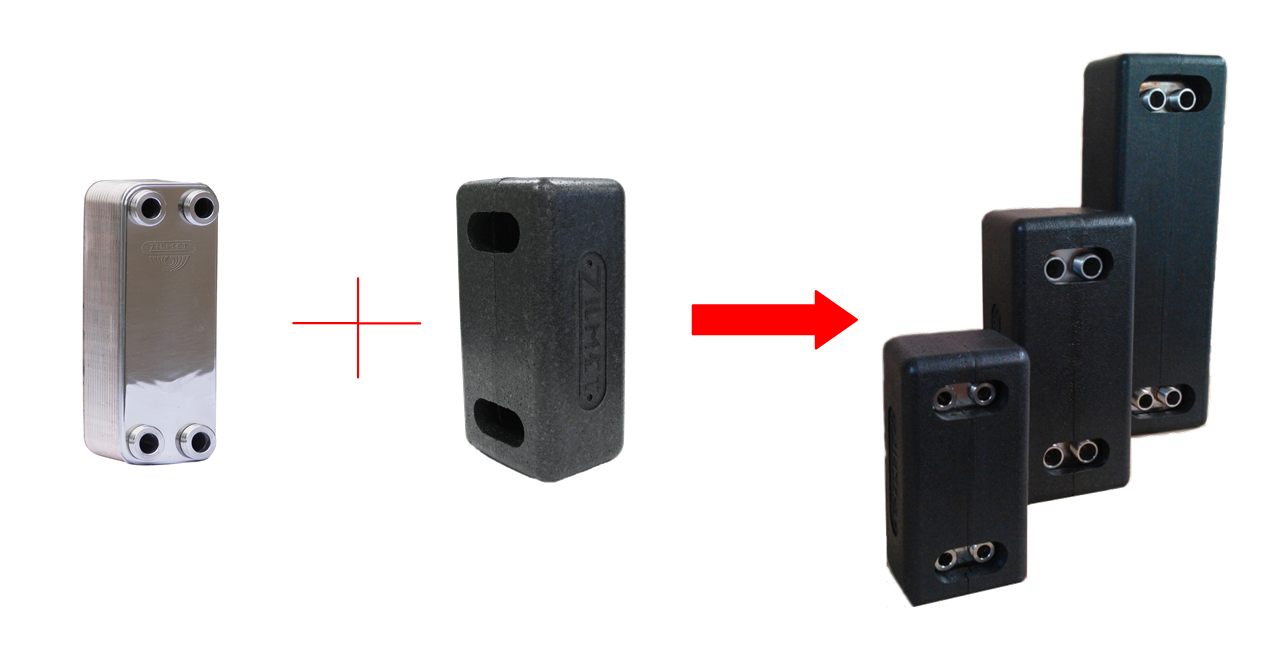

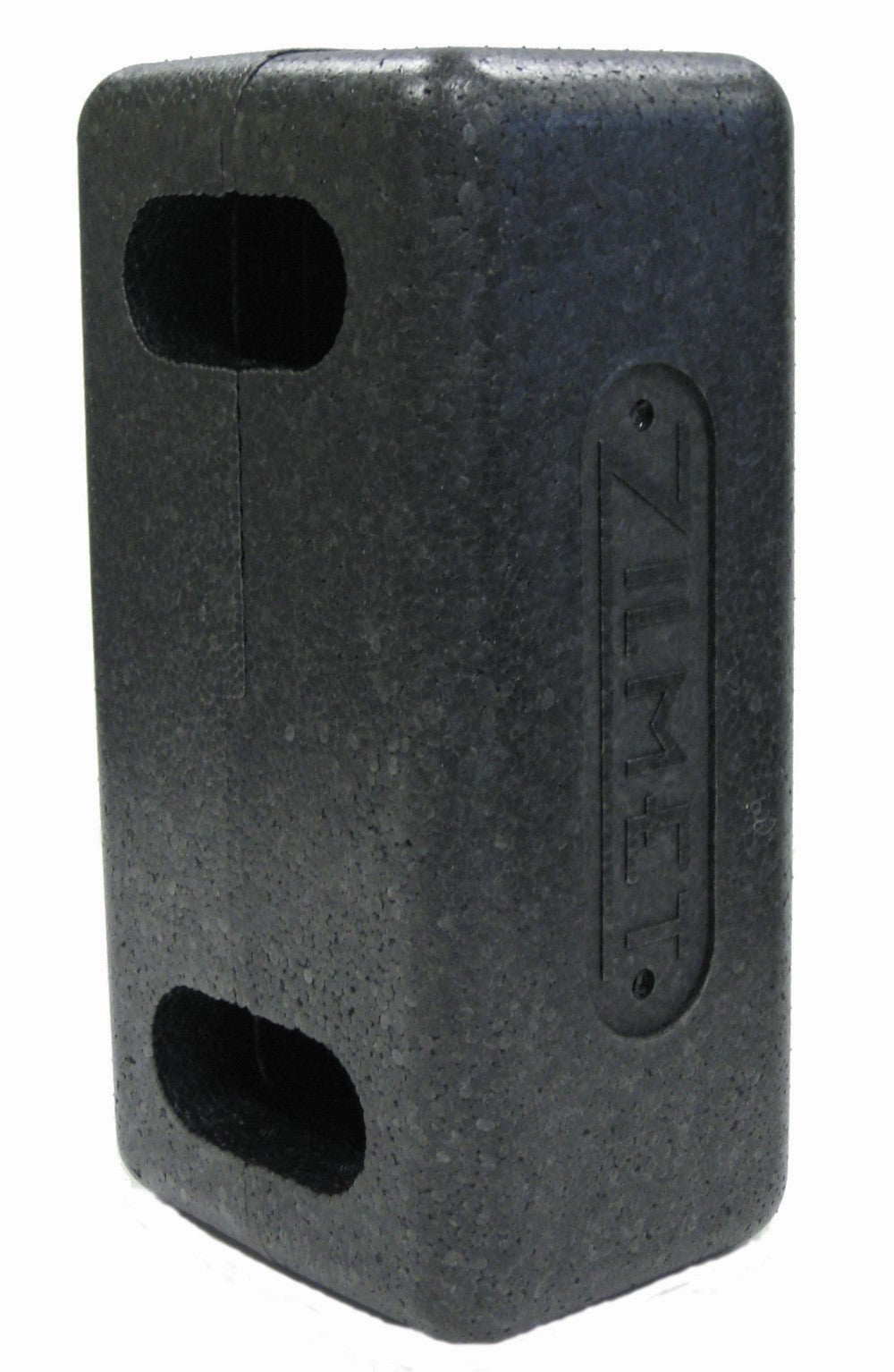

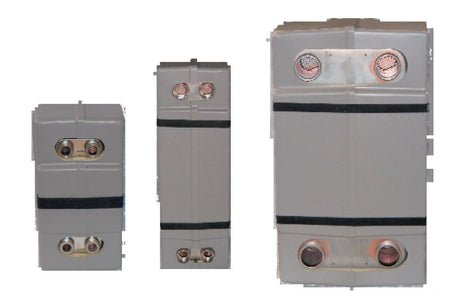

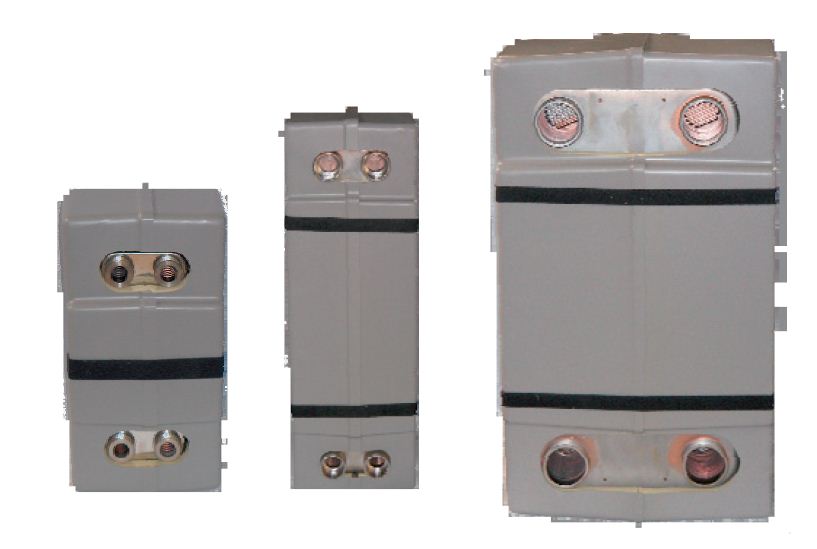

Plattenwärmetauscher ZB ist mit EPP Dämmung als SET geliefert !!!.
Mehr Informationen
| Abmessung | 265x135x110 mm |
| Anschlussspannung | V/Hz |
| General_Breite | 135 mm |
| Lieferzeit | nicht mehr lieferbar** |
| EAN | 4062852038248 |
| General_Höhe | 110 mm |
