Wasserkamineinsatz Edilkamin Acquatondo 22 FLAT CS PLUS 23kW SPARPAKET

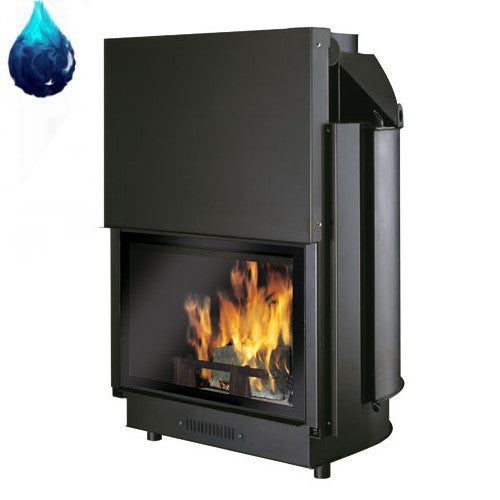

Wasserführender Kamineinsatz Edilkamin Acquatondo 22 FLAT CS PLUS

Der wasserführender Kamineinsatz Aquatondo Plus 22 wird hergestellt vom eupaweit bekannten TOP HERSTELLER Edilkamin. Der Hersteller achtet besonderst auf die Bestimmungen für Kamine und Öfen der einzelnen  EU-Länder und hat mit diesem wassergeführten Kamineinsatz Aquatondo Plus 22  die derzeitige deutsche Bundes- Immissions Schutzverordnung (kurz BImSchV Stufe 1)übertroffen und erfüllt dadurch schon die erst 2015 gültige BImSchV Stufe 2. Dies wird durch eine optimierte und fast restlose Verbrennung des Holzes gewährleistet. Dadurch entstand ein für wasser Kamineinsätze hoher Wirkungsgrad von über 80 Prozent und eine extrem niedrige Kohlenstoffmonooxid und Feinstaubbelastung.

Der Kamineinsatz Acquatondo PLUS 22  mit 23 kW wurde entworfen, um Wasser durch eine automatische Verbrennung  von Holz im Brennraum zu erhitzen. Das Wasser im Heizkamin wird erwärmt und an die Heizanlage geschickt, er beheizt außerdem den Raum in dem er sich befindet durch Abstrahlung mit natürlicher Konvektionswärme.

Nutzen Sie jetzt die Möglichkeit diesen eleganten und qualitativ hochwertigen Kamineinsatz von Edilkamin als wertvollen Mittelpunkt in Ihrem Wohnzimmer zu platzieren. In der nächsten Heizperiode werden Sie dann eine gemütliche Atmosphäre genießen und gleichzeitig Heizosten sparen köönen

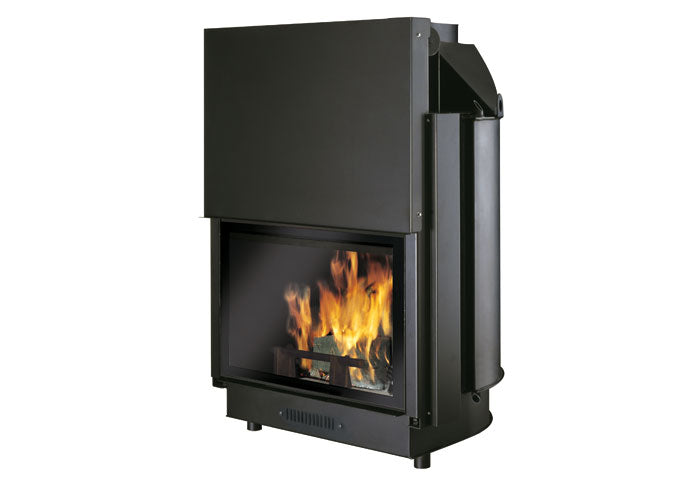

Wasserführender Kamineinsatz Edilkamin Acquatondo PLUS 23kW

• aus dickwandigem Stahl, zur Speisung der Heizungsanlage mit Heizkörpern und der Trinkwassererwärmung.
• Ausgestattet mit Schiebetür mit ebener Frontplatte. Wand- oder Eck-Aufstellung
• Auch Erhältlich als Version zur Installation mit geschlossenem Ausdehnungsgefäß mit integrierter Rohrwendel und Überdruckventil

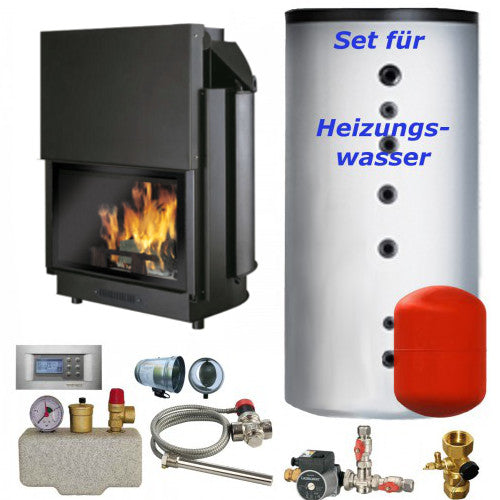

Das SPARPAKET  des Kamineinsatzes Edilkamin Acquatondo 22 FLAT CS PLUS besteht aus:

• 1x Kamineinsatz Edilkamin Acquatondo 22 FLAT CS PLUS
• 1x Pufferspeicher 500 (Optional 800 Liter) ohne zusätzlichen Wärmetauscher (Optional mit einem oder zwei Wärmetauscher)
• 1x Ausdehnungsgefäß passend zum Puffervolumen
• 1x Kappenventil passend zum Ausdehnungsgefäß
• 1x Rücklaufanhebegruppe mit 63°C Thermoelement und Klasse 'A' Energiesparpumpe
• 1x Tatarek Profisteuerung RT-08G Titanium
• 1x Thermische Ablaufsicherung
• 1x Kessel Sicherheitsgruppe bestehend aus einem Manometer, Sicherheitsventil 2,5 bar und Schnellentlüfter

Zubehörbestandteile

DIe RT-08G TD Titanium Profikaminsteuerung

Der Temperaturregler mit Mikroprozessor RT-08G von Tatarek ist eine Heizkreisregelung mit grafischem Display. Die Regelung steuert bis zu 3 Pumpen und eine automatische Luftdrosselklappe für eine Anbindung der externen Zuluft.

Der Laddomat 11-100 Rücklaufanhebungsgruppe 72°C

Perfekte Schichtung im Pufferspeicher ist die Vorraussetzung für ein effizientes Heizsystem. Der Laddomat läd den Pufferspeicher mit einem geringem Durchfluss wodurch die Schichtung optimiert wird. Der Laddomat pumpt Wasser so langsam und optimiert in den oberen Bereich des Puffers, dass die Schichtung optimal erfolgt.

Im gleichen vorgang kühlt der Laddomat den Kessel mit vorgewärmten Rücklaufwasser, das heißt, heißes Wasser vom Kesselvorlauf wird mit kaltem Wasser aus dem Pufferrücklauf gemischt. In der Endphase der Befeuerung erzeugt der Laddomat eine vollständig optimale Ladung des Pufferspeichers, weil das Thermoelement den Bypass sperrt. Ein zusätzliches Drosselventil ist somit unnötig.

Die besondere Regelfunktion hebt die Rücklauftemperatur zum Kesselboden an, dadurch hat der Kessel schnell eine hohe und gleichmäßige Arbeitstemperatur erreicht. Dies verhindert Korrosion und Teerablagerungen, dadurch verlängert sich die Lebensdauer des Kessels. Gleichzeitig wird der Wirkungsgrad erhöht.

Die thermische Ablaufsicherung

Thermische Ablaufsicherung STS 20 dient zur Ableitung der überflüssigen Wärme, bei fehlender Wärmeabnahme, wie Stromausfall oder Pumpendefekt etc. und verhindert die Überhitzung des Kamins oder Kessels, und somit die Zerstörung des Kamins oder Heizkessel.

Thermische Ablaufsicherung für geschlossene Heizungsanlagen nach DIN 4751. Größe G 3/4, Gehäuse aus Pressmessing. Die Kappe besteht aus glasfaserverstärktem Kunststoff. Ausgestattet mit Doppelfühler und Tauchhülse DN 15, DIN geprüft, max. Heizleistung 100 KW, Ansprechtemperatur 95°C.

1x Heizungspufferspeicher

Der Pufferspeicher dient zur Speicherung von dem, durch den Kessel, erzeugtem heißem Wasser. In diesem Angebot ist 1 reiner Heizungspufferspeicher enthalten und kann nur Wasser für die Heizung bereitstellen.Die Speicher sind komplett aus deutscher Produktion und Qualitätsstahl gefertigt.

OPTIONAL Eine Anbindung beispielsweise einer Solaranlage an den Pufferspeicher ist durch die Auswahl eines Wärmetauschers möglich. durch die Auswahl von 2 Wärmetauschern ist es sogar möglich zum Beispiel noch eine Wärmepumpe anzuschließen.

Ausdehnungsgefäß

Das Ausdehnungsgefäß auch Expansionsgefäß oder Druckausgleichbehälter sind in Heizungssystemen zu verbauen. Durch die Volumenänderungen des Heizungswassers zwischen minimaler und maximaler Temperatur muss der dadurch entstehende Druck vom Ausdehnungsgefäß aufgenommen werden und so den Druck weitgehend konstant halten (Druckerhaltung). Die optimale Größe des Ausdehnungsgefäßes ist minimum 10% des Pufferspeichervolumens.

Kappenventil für Ausdehnungsgefäße

Dieses Kappenventil ermöglicht den Austausch des Ausdehnungsgefäßes. Wenn das Ausdehnungsgefäß mal ausgetauscht werden muss, durch einen Defekt oder Vergrößerung der Anlage, hilft das Kappenventil das Ausdehnungsgefäß vom System zu trennen, ansonsten müsste eine vollständige Entleerung des Heizsystems erfolgen.

Kesselsicherheitsgruppe

Die Kesselsicherheitsgruppe dient der druckseitigen Absicherung und Entlüftung geschlossener Heizungsanlagen
