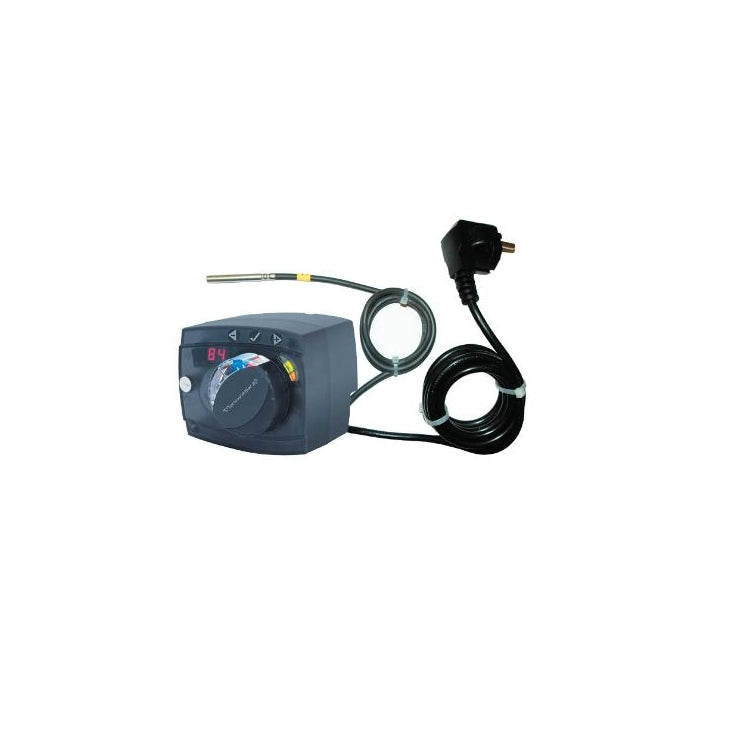

Thermomatic CC | Stetigregler für drehende Mischventile
Die Thermomatic CC ist ein Stetigregler für die Steuerung drehender Mischventile mit 90 °C Öffnungswinkel. Der Sollwert der CC ist zwischen 0-99°C einstellbar.Die CC kann zur Regelung sowohl von Kühl- als auch Heizgeräten verwendet werden.
Produktdatenblatt
Ihre persönliche Termoventiler AB-Kaufberatung:
Produkt Details
Beschreibung
Die Thermomatic CC ist ein Stetigregler für die Steuerung drehender Mischventile mit 90 °C Öffnungswinkel. Der Sollwert der CC ist zwischen 0-99°C einstellbar.Die CC kann zur Regelung sowohl von Kühl- als auch Heizgeräten verwendet werden.
Die CC wird zur Regelung der Rücklauftemperatur bei Holzkesseln, zum Laden von Pufferspeichern, zur Regelung der Vorlauftemperatur bei Heizkörper-/Bodenheizkreisen und anderen Kühl- und Heizgeräten wie z.B. Poolheizung verwendet. In dieser Ausführung ist sie nicht für die Regelung von warmem Leitungswasser geeignet.
Die Installation und Verwendung der Thermomatic CC ist einfach. Einstellungen werden über die robusten, staub- und feuchtigkeitsgeschützten Tasten am Motor vorgenommen.
Wie die Thermomatic CC funktioniert:
Die Thermomatic CC hält mikroprozessorgesteuert eine voreingestellte Temperatur auf einem konstanten Niveau.
Die CC verfügt über zwei gelbe Lämpchen für die Drehrichtungsanzeige des Motors, ein grünes zur Anzeige des Normalbetriebs und ein rotes zur Anzeige eines Fühlerfehlers.
Technische Daten:
- Laufzeit: 120 s
- Drehmoment: 13 Nm
- Drehungswinkel: 90°
- Regelung: PID
- Spannung: 230 V
- Anschlussleistung: <1 VA
- Kapselung: IP 42
- Schutzklasse: I
Lieferumfang
- Thermomatic CC Reglerzentrale/Motor
- Montagesatz für Motor
- Vorlauffühler Pt1000 (1080 Ωbei 20 °C), angeschlossen, mit 1 m Kabel
- Montagesatz für Vorlauffühler
- Netzkabel für 230 V AC, angeschlossen, 2 m mit Stecker
Mehr Informationen
| Abstand | 50 mm zu brennbaren Baustoffen |
| Anschlussspannung | Ph/V/Hz |
| Arbeitstemperatur heizen | -XX bis +XX °C |
| Arbeitstemperatur kühlen | -XX bis +XX °C |
| Lieferzeit | nicht mehr lieferbar** |
| EAN | 4062852030327 |
| Alle Angaben basieren auf internen Labortests | * Angabe der Prüfdaten gemessen in einem schalltotem Raum im Abstand von 1m vor und 0,8m unterhalb des Gerätes. ** Angabe der Prüfdaten gemessen unter Freifeldbedingungen am Luftaustritt im Abstand von 1m vor dem Gerät in einer Höhe von 0,5xGerätehöhe. *** Angabe der Prüfdaten gemessen in einem schalltotem Raum **** Kühlbetrieb: Innentemperatur 27°C DB / 19°C WB; Außentemperatur 35°C DB / 24°C WB ***** Heizbetrieb: Innentemperatur 20°C DB / 15°C WB; Außentemperatur 7°C DB / 6°C WB ****** Gemäß der Vorschrift EN14511 ******* Hermetisch verschlossenes System, welches fluoriertes Gas RXX, mit einem GWP von XXXX, enthält Die Größe der Elektroleitung und Absicherung muss den jeweiligen TABs des örtlichen EVU und jeweiligen nationalen und internationalen gesetzlichen Vorschriften entsprechen. |
| Kältemittel ******* | RXX / XX Kg vorgefüllt für Xm |
| Nachfüllmenge | g/m (Gilt ab XXten Meter, da Außengerät bis XX Meter vorgefüllt) |
| Prüfbedingungen | * Messung im Abstand von 2 m von der Vorderseite der Anwendung mit einem in 1 m Höhe positionierten Mikrofon. Während der Prüfung sind alle Anwendungsfunktionen, mit Ausnahme der Schwingungsfunktion (sofern vorhanden), aktiviert. |
| optimale Raumgroesse | bis ca. XX m² |
| Rohrdurchmesser Fl.-Seite | 1/4 Zoll / 6,35mm | 3/8 Zoll / 9,52 mm | 1/2 Zoll / 12,7mm | 5/8 Zoll / 15,88 mm | 3/4 Zoll / 19,05 mm |
| Rohrdurchmesser Gas-Seite | 1/4 Zoll / 6,35mm | 3/8 Zoll / 9,52 mm | 1/2 Zoll / 12,7mm | 5/8 Zoll / 15,88 mm | 3/4 Zoll / 19,05 mm |
| Schutzart | IP |
| Design | sonstige |
| Farbe | sonstige |
| Artikel Einheit | St |
| Gewicht | 1 kg |
