ThermoFlux Vakuumröhrenkollektor | SRC 15 | 4,55 m²
Der Vakuumröhrenkollektor ThermoFlux SRC 30 mit einer Bruttofläche gemäß BAFA 4,11m². Die hochwertigen, korrosionsfesten Materialien garantieren eine lange Lebensdauer.
Produktdatenblatt
Ihre persönliche KlimaWorld-Kaufberatung:
Produkt Details
Beschreibung

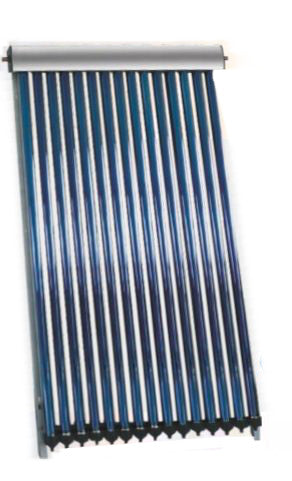

Vakuumröhrenkollektor SRC 30 - zur Erzeugung von Warmwasser und Heizungsunterstützung
Für eine solarthermische Anlage sind Röhrenkollektoren unentbehrlich: Sorgen sie doch dafür, dass Sonnenlicht aufgenommen wird und im Haushalt in Form von Wärme zu nutzen ist. Generell setzt sich ein Röhrenkollektor aus mehreren Glasröhren zusammen, in denen jeweils ein Vakuum herrscht. Der für die Solarthermie erforderliche Absorber befindet sich innerhalb des Glasrohres. Da ein Röhrenkollektor sich stets aus mehreren Glasröhren zusammensetzt, funktioniert der Kollektor auch für den Fall weiter, dass eine Glasröhre ausfallen sollte.
Vakuumröhren-Kollektoren ThermoFlux SRC
- ästhetisches Design und Effizienz
- universale Montage
- die hochwertigen, korrosionsfesten Materialien garantieren eine lange Lebensdauer
Modelle:
- SRC 15
- SRC 20
- SRC 30
Informationen zur Bafa-Förderung finden Sie unter
https://klimaworlv.com/blog/BAFA_Foerderung/
Technische Besonderheiten:
- Vakuumröhren aus thermisch gestärktes Borsilikat-Glas
- Selektive Beschichtung für effektive Absorption des Sonnenlichts
- Wärmeleitende Rohre aus Kupfer Typ Heat-Pipe TU (1), mit einer minimalen Anzahl von Schweißnähten und verringerte Ablagerungsmöglichkeit. Das Rohrsystem ist auf Dichtheit getestet.
- Universale Verbindung der beiden Rohre, als Ein- oder Ausgang. Abhängig von der Verbindungsrichtung wir der Fühler für das warme Ende in einer, der für diesen Zweck vorgesehenen Buchsen nach links oder rechts platziert.
- Widerstandsfähig bei Wind, Hagel, Schnee und Staub

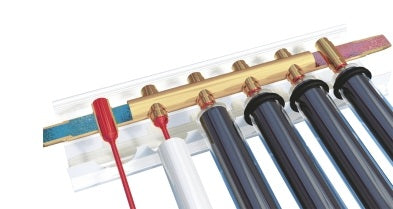

Das Heat Pipe besteht aus zwei konzentrisch liegende Glasrohren und Vakuum dazwischen. Die Oberfläche des Innenrohres ist mit selektiver Beschichtung für maximale Absorption der Sonnenstrahlen und hoher Wirkungsgrad beschichtet. Im Zentrum des Heat Pipes befindet sich ein leeres Kupferröhrchen, in dem Prozesse der Verdampfung einer unschädlichen Flüssigkeit stattfinden. Diese Flüssigkeit leitet die Wärme nach oben zum Kollektorknoten, wo sie denn an der wärmeleitenden Flüssigkeit abgegeben wird.
Mehr Informationen
| Abmessung | HxBxT 1980x2300x125mm |
| Absorberfläche | 2.429m² |
| Abstand | 50 mm zu brennbaren Baustoffen |
| Anlagengrösse | 4,55m² |
| Anordnung | Harfe |
| Anschlussspannung | Ph/V/Hz |
| Anzahl Vakuumröhren | 30 Stück |
| Aperturfläche | 2.824m² |
| Arbeitstemperatur heizen | -XX bis +XX °C |
| Arbeitstemperatur kühlen | -XX bis +XX °C |
| Ausbrandbeständigkeit | bis 1.000°C |
| Lebensdauer in Ladezyklen | 2 Jahre |
| General_Breite | 2300 mm |
| Lieferzeit | nicht mehr lieferbar** |
| DIN EN | 1856-1 zugelassen |
| Druckklasse | N1 (bis 100 Pa) |
| Durchmesser Vakuumröhren | 58mm |
| EAN | 4260580271443 |
| Freistehbar | 3 m mit 2 Statischen Klemmbändern |
| Funkfrequenz | MHz |
| General_Höhe | 1980 mm |
| Alle Angaben basieren auf internen Labortests | * Angabe der Prüfdaten gemessen in einem schalltotem Raum im Abstand von 1m vor und 0,8m unterhalb des Gerätes. ** Angabe der Prüfdaten gemessen unter Freifeldbedingungen am Luftaustritt im Abstand von 1m vor dem Gerät in einer Höhe von 0,5xGerätehöhe. *** Angabe der Prüfdaten gemessen in einem schalltotem Raum **** Kühlbetrieb: Innentemperatur 27°C DB / 19°C WB; Außentemperatur 35°C DB / 24°C WB ***** Heizbetrieb: Innentemperatur 20°C DB / 15°C WB; Außentemperatur 7°C DB / 6°C WB ****** Gemäß der Vorschrift EN14511 ******* Hermetisch verschlossenes System, welches fluoriertes Gas RXX, mit einem GWP von XXXX, enthält Die Größe der Elektroleitung und Absicherung muss den jeweiligen TABs des örtlichen EVU und jeweiligen nationalen und internationalen gesetzlichen Vorschriften entsprechen. |
| Kältemittel ******* | RXX / XX Kg vorgefüllt für Xm |
| Kondensatbeständig | Ja |
| Korrosionswiderstand | V3 - L50050 |
| Länge Vakuumröhren | 1800mm |
| Material Rahmen | Aluminiumprofil |
| Materialstärke außen | 0,6 mm |
| Materialstärke innen | 0,5 mm |
| Max Betriebsdruck | 600Pa |
| Nachfüllmenge | g/m (Gilt ab XXten Meter, da Außengerät bis XX Meter vorgefüllt) |
| Prüfbedingungen | * Messung im Abstand von 2 m von der Vorderseite der Anwendung mit einem in 1 m Höhe positionierten Mikrofon. Während der Prüfung sind alle Anwendungsfunktionen, mit Ausnahme der Schwingungsfunktion (sofern vorhanden), aktiviert. |
| optimale Raumgroesse | bis ca. XX m² |
| Paketbezeichnung | SRC30 |
| Rohrdurchmesser Fl.-Seite | 1/4 Zoll / 6,35mm | 3/8 Zoll / 9,52 mm | 1/2 Zoll / 12,7mm | 5/8 Zoll / 15,88 mm | 3/4 Zoll / 19,05 mm |
| Rohrdurchmesser Gas-Seite | 1/4 Zoll / 6,35mm | 3/8 Zoll / 9,52 mm | 1/2 Zoll / 12,7mm | 5/8 Zoll / 15,88 mm | 3/4 Zoll / 19,05 mm |
| Rußbrandbeständig | Ja |
| Schutzart | IP |
| Stärke der Isolierung | 25 mm |
| Design | sonstige |
| Farbe | sonstige |
| General_Länge_Tiefe | 125 mm |
| Artikel Einheit | St |
| Edelstahlwärmetauscher | 5,8 m² 48 Liter |
| Gewicht | 86 kg |
