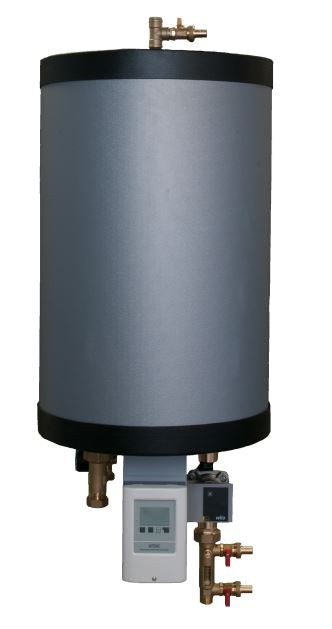

Sorel DrainSet Überhitzungsschutz 40 Liter | inkl. MTDC mit 3 Fühlern
Direkt einsatzbereite Drain-Back-Station inkl. MTDC Steuerung.
Produktdatenblatt
Ihre persönliche Sorel-Kaufberatung:
Produkt Details
Beschreibung
DrainBack System Schutz vor Überhitzung und Einfrieren des Kollektorkreislaufs inkl. MTDC Regler und Hocheffizienzsolarpumpe
Mit dem DrainBack-Sonnensystem wird der Solarkreislauf nach jedem Betrieb automatisch entleert und erst wieder geflutet, sobald die Sonne wieder scheint. Ein entleerter Kollektorkreislauf kann im Sommer, wenn der Lagertank voll ist, weder überhitzen noch im Winter gefrieren, da sich in diesen Fällen kein Wasser im System befindet.
Voraussetzung für eine DrainBack Anlage ist es, dass alle Leitungen inklusive der Kollektoren steigend mit mindestens 1 % Steigung verlegt werden können. Nur so ist eine vollständige Entleerung sichergestellt
Vorteile des DrainBack Systems
Dieses System erhöht die Lebensdauer einer Solaranlage erheblich, da im System keine hohen Temperaturen und Drücke auftreten können. Darüber hinaus sind die Drain-Back-Systeme wartungsfrei und zuverlässig.
Das DrainSet ist komplett vormontiert, steckerfertig vorverkabelt und voreingestellt.
Wie funktioniert so eine DrainBack Einheit?
Ruhezustand der Solaranlage
In der Nacht, bei fallenden Temperaturen oder wenn der Puffer voll ist, befindet sich kein Wasser, sondern nur Luft in den Kollektoren und den Leitungen. Das Wasser aus Kollektoren und Leitungen sammelt sich im DrainBack Gefäß.
Im Ruhezustand befindet sich das Wärmeträgermedium in der Drain-Back-Box. Die Kollektoren sind leer.
Solaranlage in Betrieb
Erst wenn die Sonne die Solarkollektoren erhitzt, wird die Pumpe für den nötigen Wasserkreislauf eingeschaltet und die Kollektoren wieder geflutet. Dabei wird die Luft aus den Kollektoren wieder in das DrainBack Gefäß zurückgedrückt.
Im Normalbetrieb arbeitet die Pumpe dann energiesparend mit reduzierter und ständig optimierter Drehzahl.
Speicher vollständig erwärmt
Ist der Speicher vollständig aufgeheizt oder sind die Solarkollektoren nicht mehr wärmer als der Speicher, stellt sich die Pumpe automatisch ab. Das Wärmeträgermedium fließt ohne zu verdampfen aus den Kollektoren in das Drain-Back-Box-System zurück. Eine Überhitzung der Solaranlage im Stagnationsfall wird somit ausgeschlossen.
Produkteigenschaften im Überblick:
- Drain-Back-Box mit einer Füllmenge bis zu 40 l (je nach Kollektorgröße 30 - 40 m²)
- MTDC Regler inklusive 3 Temperaturfühler | weitere Informationen zum Solarregler finden Sie auf der Produktseite des MTDC
- Sicherheitsventil 6 bar mit Manometer
- Spül- und Befülleinheit DN20 inklusive Anschlüsse und KFE-Hahn
- modulare Erweiterung für Großsysteme möglich
- Hocheffizienzsolarpumpe (WILO Yonos Para ST 25 /13 PWM, Förderhöhe bis 13 m)
- die Angabe der Förderhöhe bezieht sich auf das Wärmeträgermedium Wasser, wird das Drain-Back-System mit Glykol befüllt, reduziert sich die Förderhöhe der Pumpen um etwa 2 - 3 Meter

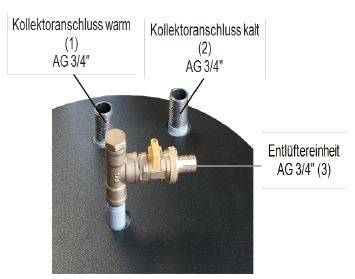

Im Lieferumfang enthalten:
- 1 x DrainBack Behälter aus Stahl mit einer 55 mm Dämmung und einer Füllmenge von 40 Litern
- Befestigungsmaterial für DrainBack Behälter
- 1 x Temperatur-Differenzregler MTDC Version 5 mit 3 x TT/S2 Pt1000 Temperaturfühlern
- 1 x Spül- und Befülleinheit inkl. Anschlüsse und KFE-Hahn
- 1 x Sicherheitsventil
- 1 x Hocheffizienzpumpe WILO Yonos Para ST 25
- Montage- und Bedienungsanleitung
optionales Zubehör zur Bereitstellung der Sorel Connect Technik:
SOREL Connect ist das Plug & Play-Konzept, für das keine besonderen Netzwerkkenntnisse erforderlich sind. Diese Regelung MTDC, kann mittels des optional erhältlichen Datalogger netzwerkfähig gemacht werden. Die Regler können über einen CAN-Bus miteinander kommunizieren oder über Ethernet mit lokalen Netzwerken oder dem Internet verbunden werden. Das System kann somit vom Benutzer jederzeit von jedem Ort aus mit einem PC, Tablet und Smartphone überwacht werden.
✔ deutsche Ingenieurskunst
Mehr Informationen
| Abstand | 50 mm zu brennbaren Baustoffen |
| Anordnung | Harfe |
| Anschlussspannung | Ph/V/Hz |
| Arbeitstemperatur heizen | -XX bis +XX °C |
| Arbeitstemperatur kühlen | -XX bis +XX °C |
| Ausbrandbeständigkeit | bis 1.000°C |
| Lebensdauer in Ladezyklen | 2 Jahre |
| General_Breite | 425 mm |
| Lieferzeit | nicht mehr lieferbar** |
| DIN EN | 1856-1 zugelassen |
| Druckklasse | N1 (bis 100 Pa) |
| EAN | 4062852137989 |
| Freistehbar | 3 m mit 2 Statischen Klemmbändern |
| Funkfrequenz | MHz |
| Garantie | 10 Jahre |
| Heizkörper Heizleistung / COP (A2/W55)** | kW/COP |
| General_Höhe | 1100 mm |
| Alle Angaben basieren auf internen Labortests | * Angabe der Prüfdaten gemessen in einem schalltotem Raum im Abstand von 1m vor und 0,8m unterhalb des Gerätes. ** Angabe der Prüfdaten gemessen unter Freifeldbedingungen am Luftaustritt im Abstand von 1m vor dem Gerät in einer Höhe von 0,5xGerätehöhe. *** Angabe der Prüfdaten gemessen in einem schalltotem Raum **** Kühlbetrieb: Innentemperatur 27°C DB / 19°C WB; Außentemperatur 35°C DB / 24°C WB ***** Heizbetrieb: Innentemperatur 20°C DB / 15°C WB; Außentemperatur 7°C DB / 6°C WB ****** Gemäß der Vorschrift EN14511 ******* Hermetisch verschlossenes System, welches fluoriertes Gas RXX, mit einem GWP von XXXX, enthält Die Größe der Elektroleitung und Absicherung muss den jeweiligen TABs des örtlichen EVU und jeweiligen nationalen und internationalen gesetzlichen Vorschriften entsprechen. |
| Kältemittel ******* | RXX / XX Kg vorgefüllt für Xm |
| Kondensatbeständig | Ja |
| Korrosionswiderstand | V3 - L50050 |
| Leistungskennzahl bei max.Heizleistung | NL |
| Materialstärke außen | 0,6 mm |
| Materialstärke innen | 0,5 mm |
| Max. Anschlussleistung | kW/ Btu |
| Max Betriebsdruck | 10 bar |
| Nachfüllmenge | g/m (Gilt ab XXten Meter, da Außengerät bis XX Meter vorgefüllt) |
| Prüfbedingungen | * Messung im Abstand von 2 m von der Vorderseite der Anwendung mit einem in 1 m Höhe positionierten Mikrofon. Während der Prüfung sind alle Anwendungsfunktionen, mit Ausnahme der Schwingungsfunktion (sofern vorhanden), aktiviert. |
| optimale Raumgroesse | bis ca. XX m² |
| Rohrdurchmesser Fl.-Seite | 1/4 Zoll / 6,35mm | 3/8 Zoll / 9,52 mm | 1/2 Zoll / 12,7mm | 5/8 Zoll / 15,88 mm | 3/4 Zoll / 19,05 mm |
| Rohrdurchmesser Gas-Seite | 1/4 Zoll / 6,35mm | 3/8 Zoll / 9,52 mm | 1/2 Zoll / 12,7mm | 5/8 Zoll / 15,88 mm | 3/4 Zoll / 19,05 mm |
| Rußbrandbeständig | Ja |
| Schutzart | IP |
| Anzahl der vordefinierten Anwendungen | 25+ |
| Anzahl der Fühler | 3 x TT/S2 |
| Data-Logging auf microSD Karte | via Datenlogger |
| Ethernetanschluss | via Datenlogger |
| Gehäusefarbe | RAL 9003 |
| Kabellänge | 2 m Silikonkabel |
| Leistungsaufnahme | 0,5 W - 2,3 W |
| Schutzart | IP40 |
| Spannungsversorgung | 110 - 230 VAC |
| temperaturbeständig bis | + 180 °C |
| Stärke der Isolierung | 25 mm |
| Design | sonstige |
| Farbe | sonstige |
| General_Länge_Tiefe | 425 mm |
| Artikel Einheit | Set |
| WEEE-Reg.-Nr. DE | 23479719 |
| Gewicht | 30,1 kg |
