Maincor MFL Trockenbauelement ALU | VA 25 | 5 m² | 10 Stk.
Das Trockenbauelement aus EPS 035 DEO mit Aluminiumblechen ermöglicht optimale Wärmequerverteilung und sicheren Halt für 16 mm Rohre.
Produktdatenblatt
Ihre persönliche Maincor-Kaufberatung:
Produkt Details
Beschreibung

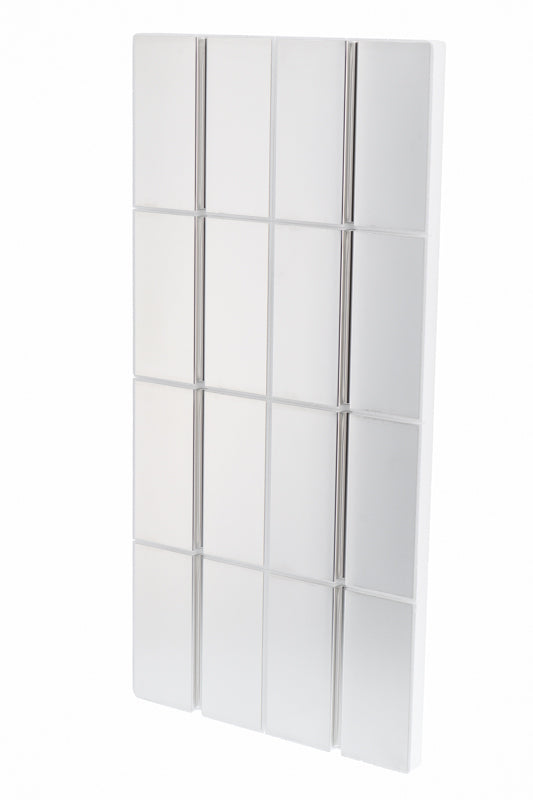

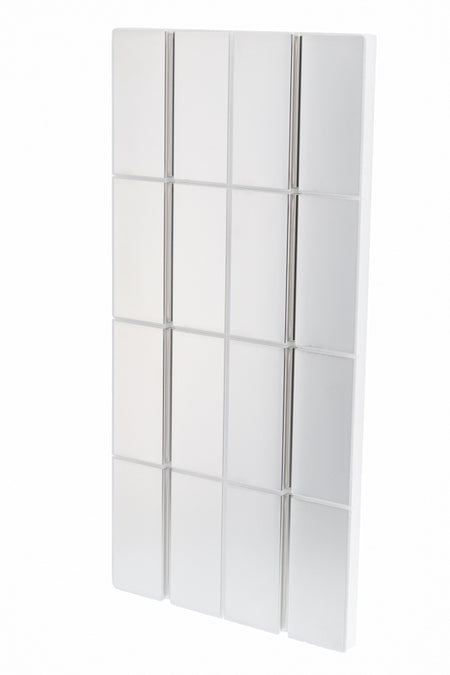

Maincor MFL Trockenbauelement Alu - "einfaches Nachrüsten einer Fußbodenheizung" | 25 cm Verlegeabstand | 1000 x 500 x 30 mm

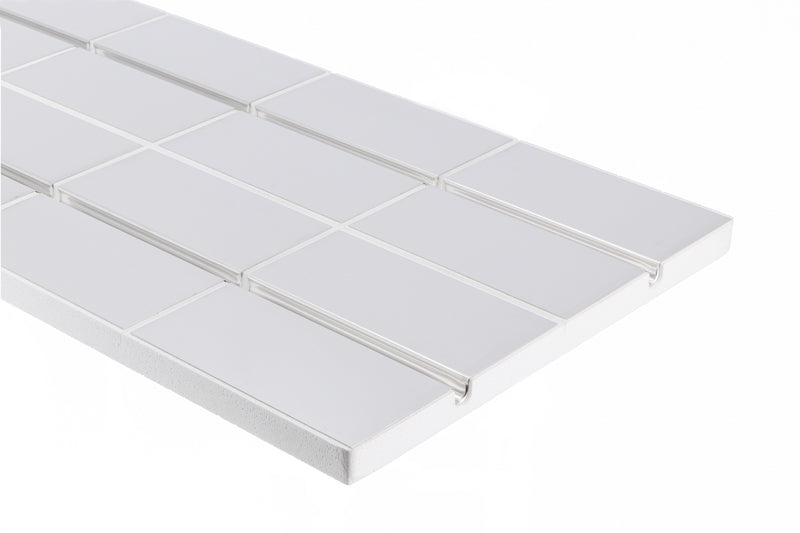

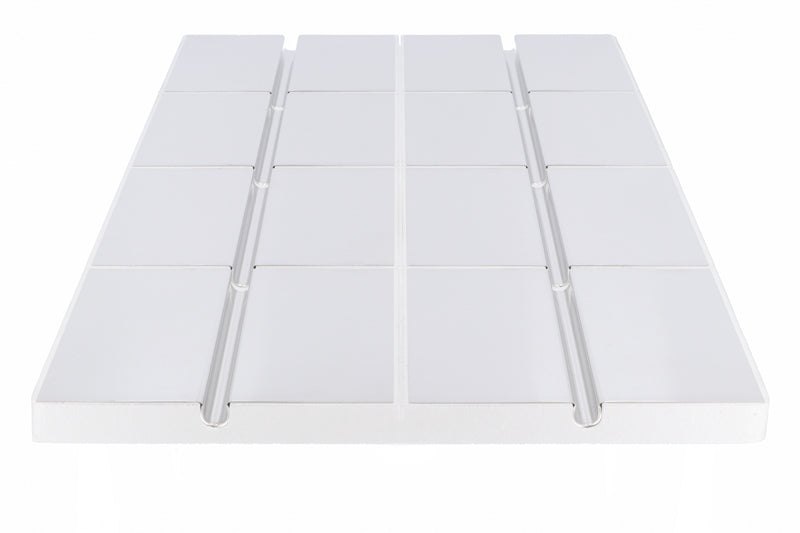

Das Trockenbauelement aus güteüberwachtem Polystyrolschaum EPS 035 DEO dh wird nach DIN EN 13163 gefertigt. Die oberhalb des Systemelements aufgeklebten Aluminiumbleche sorgen für eine optimale Wärmequerverteilung. Durch die Ω-Rohrführung wird der sichere Halt des Rohres in der Dimension 16 mm in der Platte gewährleistet. Sie sorgt des Weiteren für eine gute Begehbarkeit des Systems. Das Element kann auf Massiv- und Holzbalkendecken eingesetzt werden. Die Platten sind in den händischen Maßen 1000 x 500 Millimeter (H/B) erhältlich. So ist die Verlegung vor Ort einfach zu realisieren. In die vorgefertigten Rillen lassen sich Metall-Kunststoff-Verbundrohre in den Dimensionen 16 x 2 als Mäander verlegen.
Der Estrich kann mit Trockenestrichelementen oder mit Nassestrich nach DIN 18560 ausgebildet werden.
Das Trockenbausystem bietet mit seinem geringen Gewicht und seiner niedrigen Aufbauhöhe wesentliche Vorteile im Alt- und Neubau. Das System ist direkt nach der Verlegung begehbar. Innerhalb kurzer Zeit ist die gewünschte Raumtemperatur erreicht.
Anwendungsgebiete
- Alt- und Neubauten
- Industriegebäuden
- Passivhaus-Systeme
- Flächenheizung und -kühlung
- Zement- und Fließestrich
Produkteigenschaften im Überblick:
- Plattenmaß: 1000 x 500 x 30 mm
- Rohrbedarf: ca. 4 m / Platte
- Materialbedarf Randdämmstreifen: ca. 1,2 m / Platte
- kein Aufheizen unnötiger Teile (z. B. Estrich), d. h. schnellere Reaktionszeiten
- schonende, niedrig temperierte Wärmeabgabe direkt an den Oberboden
- Verlegung ohne Nassestrich, zügiger Baufortschritt
- geringe Aufbauhöhe, daher optimal einsetzbar bei Altbausanierungen
- freie Bodenbelagsauswahl, jeder Oberboden verlegbar
- gleichmäßige Temperaturverteilung durch Aluleitbleche
Lieferumfang:
- 10 x MFL Trockenbauelement ALU VA 25
Hinweis: Dieser Artikel kann nur in Verpackungseinheiten zu je 10 erworben werden.
Dafür steht MAINCOR - Ihr zuverlässiger Partner für hochwertige Rohrsysteme und -lösungen!
- mittelständisches Familienunternehmen mit hohem Qualitätsanspruch und Innovationsgeist
- hochwertige Rohrsysteme und -lösungen
- Produkte für Heizung, Sanitär, Fußbodenheizung und Kühlung
- unbedingtes Qualitätsziel von 100%, Problemlösungen im Sinne der Kunden
- verantwortungsbewusstes Handeln, Ressourcenschonung und Innovationen zentral
Mehr Informationen
| Anschlussspannung | Ph/V/Hz |
| Anwendungsbereich | DEO |
| Anwendungsklasse | B1 nach DIN 4102 |
| Arbeitstemperatur heizen | -XX bis +XX °C |
| Arbeitstemperatur kühlen | -XX bis +XX °C |
| Oberflächenbeschichtung | Aluminiumblech 0,5 mm |
| Brandschutzklasse | Klasse E nach EN 13501 |
| General_Breite | 1000 mm |
| Lieferzeit | 1 - 3 Werktage |
| Dicke der Wärmedämmung | 30 mm |
| Druckspannung | 240 kPA |
| EAN | 4062164005464 |
| Heizrohrdimension | 16 mm |
| Heizrohr-Typ | Kunststoff-Verbundrohr |
| General_Höhe | 30 mm |
| Alle Angaben basieren auf internen Labortests | * Angabe der Prüfdaten gemessen in einem schalltotem Raum im Abstand von 1m vor und 0,8m unterhalb des Gerätes. ** Angabe der Prüfdaten gemessen unter Freifeldbedingungen am Luftaustritt im Abstand von 1m vor dem Gerät in einer Höhe von 0,5xGerätehöhe. *** Angabe der Prüfdaten gemessen in einem schalltotem Raum **** Kühlbetrieb: Innentemperatur 27°C DB / 19°C WB; Außentemperatur 35°C DB / 24°C WB ***** Heizbetrieb: Innentemperatur 20°C DB / 15°C WB; Außentemperatur 7°C DB / 6°C WB ****** Gemäß der Vorschrift EN14511 ******* Hermetisch verschlossenes System, welches fluoriertes Gas RXX, mit einem GWP von XXXX, enthält Die Größe der Elektroleitung und Absicherung muss den jeweiligen TABs des örtlichen EVU und jeweiligen nationalen und internationalen gesetzlichen Vorschriften entsprechen. |
| Kältemittel ******* | RXX / XX Kg vorgefüllt für Xm |
| Wärmeleitfähigkeit | 0,035 W/mK |
| Nachfüllmenge | g/m (Gilt ab XXten Meter, da Außengerät bis XX Meter vorgefüllt) |
| Norm | EN 13163 |
| Prüfbedingungen | * Messung im Abstand von 2 m von der Vorderseite der Anwendung mit einem in 1 m Höhe positionierten Mikrofon. Während der Prüfung sind alle Anwendungsfunktionen, mit Ausnahme der Schwingungsfunktion (sofern vorhanden), aktiviert. |
| optimale Raumgroesse | bis ca. XX m² |
| Platten-/Nutzmaß | 1000 x 500 x 30 mm |
| Rohrdurchmesser Fl.-Seite | 1/4 Zoll / 6,35mm | 3/8 Zoll / 9,52 mm | 1/2 Zoll / 12,7mm | 5/8 Zoll / 15,88 mm | 3/4 Zoll / 19,05 mm |
| Rohrdurchmesser Gas-Seite | 1/4 Zoll / 6,35mm | 3/8 Zoll / 9,52 mm | 1/2 Zoll / 12,7mm | 5/8 Zoll / 15,88 mm | 3/4 Zoll / 19,05 mm |
| Schutzart | IP |
| Design | sonstige |
| Farbe | sonstige |
| General_Länge_Tiefe | 500 mm |
| Artikel Einheit | Pack |
| Max.Verkehrslast | max. 45 kPa/m² |
| Verlegabstand | 250 mm |
| Wärmedurchlasswiderstand | 0,86 m²K/W |
| Wärmeleitgruppe | WLG 035 |
| Gewicht | 11,78 kg |
| Werkstoffe | Polystyrolschaum EPS 035 DEO dh / ALU |
| Anfrage | nein |
| Verpackungseinheit | 10 Platten = 5 m² |
| Verpackungseinheit | VE |
