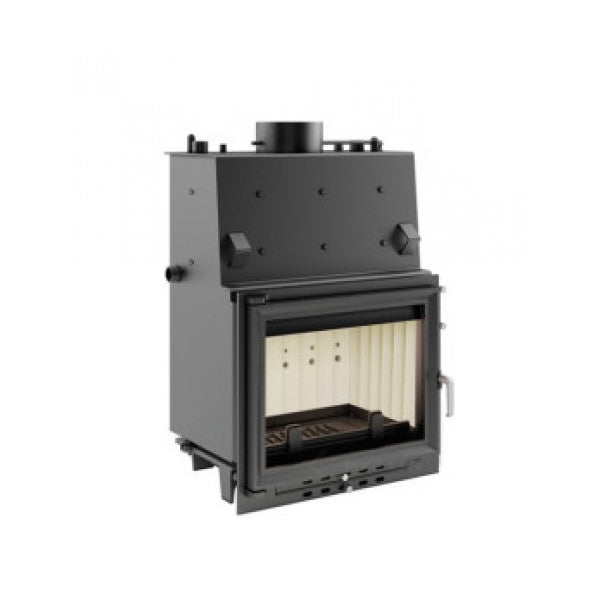

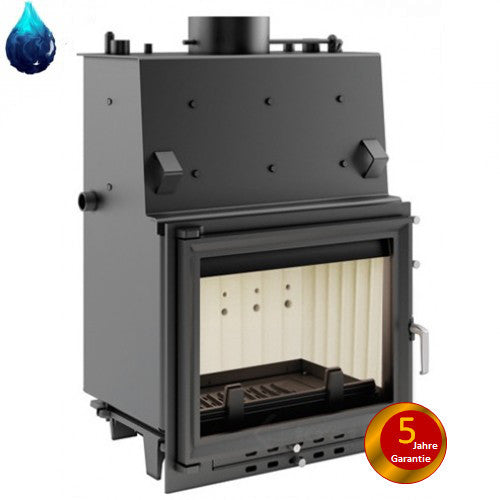

Effizienter wassergeführter Kamineinsatz aus Stahl mit beständigen gusseisernen Elementen. Gesamtleistung des Einsatzes Maja EKO beträgt 8 kW davon gehen 5,5 kW in das Wasser und 3,5 kW in den Raum.
Brennstoffgeeignet für: Scheitholz und Braunkohle
Kesselstahldicke: 4mm
Raumheizvermögen: 50-80m² abhängig von der Isolierung des Gebäudes
Ihre persönliche KlimaWorld-Kaufberatung:
Der Hauptbestandteil des Kratki Kamins Maja EKO ist der stählerne Wassermantel. Im Inneren des Kamins befindet sich der Verbrennungsraum. Die Vorderwand des Verbrennungsraums bildet die Gusseiserne Tür die mit einer bis 800 Grad Celsius hitzebeständigen Scheibe und einem Verriegelungsdrücker ausgestattet ist. Diese Tür ist in einem gusseisernen Rahmen eingesetzt und der Rahmen wurde an den Wassermantel angeschraubt.
Von unten ist der Verbrennungsraum durch den gusseisernen Boden getrennt, der ebenfalls an den Wassermantel angeschraubt ist. In diesem Gusseisenuntersatz ist die Aschenfallkammer platziert. Über der Aschenfallkammer ist der Gusseisenfeuerrost einmontiert, auf dem die Verbrennung des Brennstoffes verläuft. Vor dem Herausfallen des glühenden Brennstoffes aus dem Verbrennungsraum nach dem Öffnen der Feuertür schützt der gusseiserne-Vorderzaun. Verbrennungsruckstande, wie Holzasche oder die Reste von dem nicht bis Ende verbrannten Heizstoff sammeln sich in der ausziehbaren Schublade, die sich unter dem Rost befindet.
Im vorderen Teil der Schublade ist bewegliche Leiste eingebaut, in die der Schieberregler mit Griff einmontiert wird. Dieser Schieberregler dient zur Regelung der Primärluft, die zur Verbrennung des Heizstoffes nötig ist. Die Sekundärluft, die zur Nachverbrennung der während des Brennprozesses entstehenden Gase unentbehrlich ist und die Verrusung der hoch temperaturbeständigen Scheibe verhindert, ist durch eine Spalt am oberen Rande dieser Scheibe zugeführt. Über dem Verbrennungsraum sind Heizrohre angebracht. Wahrend des Kaminbetriebs, nach der Anheizung des Heizstoffes spülen die Verbrennungsgase die Wände des Brennraums um, und fliesen zwischenden Heizrohren zum Fuchs und weiter durch Rauchgaskanal bis zum Schornstein. Im Kaminfuchs befindet sich ein regulierbarer Kaminschieber. Zur Einstellung eines bestimmten Öffnungswinkels des Kaminschiebers mit Hilfe eines speziellen Mechanismus dient der Einstellknopf.
Der Zufluss des Warmwassers von der Heizanlage zum Kamin erfolgt mit Hilfe von zwei unteren Anschlussstutzen - einem linken und einem rechten, die einen Durchmesser G 1’’ haben und an die, die Seitenwände desWassermantels angeschweist sind. Die zwei Anschlussstutzen sind nur in der neuesten Version der Kamine eingebaut – im Kamin mit dem Sicherheitswärmetauscher. Einer von diesen Stutzen führt kaltes Wasser in den Sicherheitswärmetauscher (SWT) zu, der andere führt heises Wasser wieder ab
| Abgasnormen/Zulassungen | Norm 13229 2002 Norm PN-91/B-02413 Norm PN-EN 13229:2002 A1:2005 Norm PN-EN 13229:2002/A2:2005 |

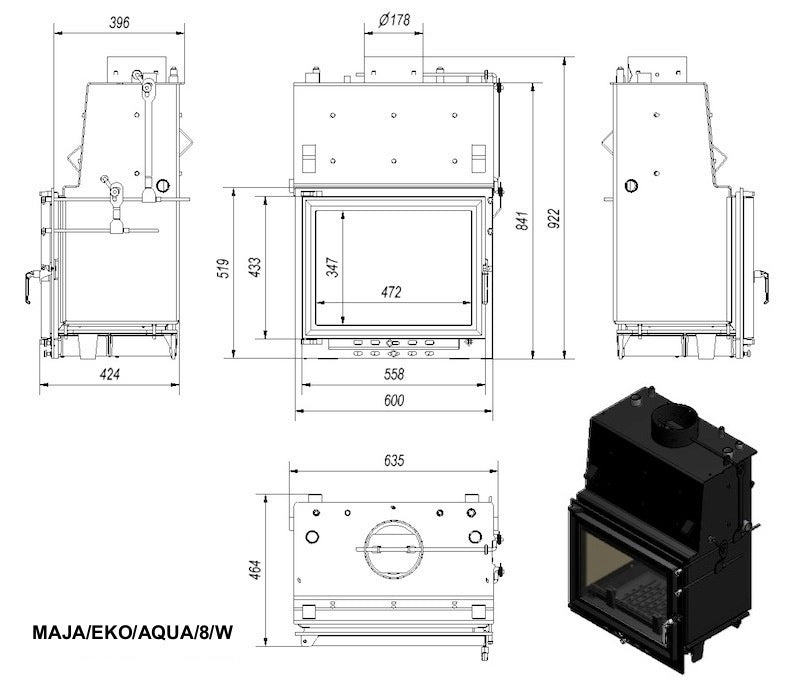

| Abmessung | HxBxT 922x635x424 mm |
| Abstand | 50 mm zu brennbaren Baustoffen |
| Anordnung | Harfe |
| Anschlussspannung | Ph/V/Hz |
| Arbeitstemperatur heizen | -XX bis +XX °C |
| Arbeitstemperatur kühlen | -XX bis +XX °C |
| Ausbrandbeständigkeit | bis 1.000°C |
| Lebensdauer in Ladezyklen | 2 Jahre |
| Bauart | 2 / optional 1 |
| BImSchV-Emissionswerte | ja Stufe 2 |
| Brennkammer | Schamotte |
| Brennraumeinsatz | Gusseisern |
| Lieferzeit | nicht mehr lieferbar** |
| DIN EN | 1856-1 zugelassen |
| Druckklasse | N1 (bis 100 Pa) |
| EAN | 4062852379754 |
| Externe Zuluft | nein / optional ja |
| Zertifiziert nach | BImSchV Stufe 1, BImSchV Stufe 2 |
| Freistehbar | 3 m mit 2 Statischen Klemmbändern |
| Funkfrequenz | MHz |
| Garantie | 10 Jahre |
| Heizkörper Heizleistung / COP (A2/W55)** | kW/COP |
| Alle Angaben basieren auf internen Labortests | * Angabe der Prüfdaten gemessen in einem schalltotem Raum im Abstand von 1m vor und 0,8m unterhalb des Gerätes. ** Angabe der Prüfdaten gemessen unter Freifeldbedingungen am Luftaustritt im Abstand von 1m vor dem Gerät in einer Höhe von 0,5xGerätehöhe. *** Angabe der Prüfdaten gemessen in einem schalltotem Raum **** Kühlbetrieb: Innentemperatur 27°C DB / 19°C WB; Außentemperatur 35°C DB / 24°C WB ***** Heizbetrieb: Innentemperatur 20°C DB / 15°C WB; Außentemperatur 7°C DB / 6°C WB ****** Gemäß der Vorschrift EN14511 ******* Hermetisch verschlossenes System, welches fluoriertes Gas RXX, mit einem GWP von XXXX, enthält Die Größe der Elektroleitung und Absicherung muss den jeweiligen TABs des örtlichen EVU und jeweiligen nationalen und internationalen gesetzlichen Vorschriften entsprechen. |
| Kältemittel ******* | RXX / XX Kg vorgefüllt für Xm |
| Kondensatbeständig | Ja |
| Korrosionswiderstand | V3 - L50050 |
| Leistungskennzahl bei max.Heizleistung | NL |
| Materialstärke außen | 0,6 mm |
| Materialstärke innen | 0,5 mm |
| Max. Anschlussleistung | kW/ Btu |
| Max Betriebsdruck | 10 bar |
| Nachfüllmenge | g/m (Gilt ab XXten Meter, da Außengerät bis XX Meter vorgefüllt) |
| Prüfbedingungen | * Messung im Abstand von 2 m von der Vorderseite der Anwendung mit einem in 1 m Höhe positionierten Mikrofon. Während der Prüfung sind alle Anwendungsfunktionen, mit Ausnahme der Schwingungsfunktion (sofern vorhanden), aktiviert. |
| optimale Raumgroesse | bis ca. XX m² |
| Rohrdurchmesser Fl.-Seite | 1/4 Zoll / 6,35mm | 3/8 Zoll / 9,52 mm | 1/2 Zoll / 12,7mm | 5/8 Zoll / 15,88 mm | 3/4 Zoll / 19,05 mm |
| Rohrdurchmesser Gas-Seite | 1/4 Zoll / 6,35mm | 3/8 Zoll / 9,52 mm | 1/2 Zoll / 12,7mm | 5/8 Zoll / 15,88 mm | 3/4 Zoll / 19,05 mm |
| Rußbrandbeständig | Ja |
| Schutzart | IP |
| Stärke der Isolierung | 25 mm |
| Design | sonstige |
| Farbe | sonstige |
| Artikel Einheit | St |
| Gewicht | 1 kg |
| Anfrage | nein |
