Kältemittelleitung Bausatz | 1/4 x 1/2 | einfache Montage | Länge 3m
Produktdatenblatt
Ihre persönliche KlimaWorld-Kaufberatung:
Produkt Details
Beschreibung
Das perfekte Set für eine einfache, schnelle und korrekte Installation von Haushaltsklimaanlagen!
- Ideal, um die Installation der Split-Wandklimageräte optimal durchzuführen
- Perfekt für auf 3m vorgefüllte Klimageräte
- Für eine besonders einfache Installation
- Universell, es können die Kältemittel R-22; R-407C und R-410Averwendet werden
- Für Nichtfachmänner entwickelt, revolutionär auch für Spezialisten
- Erhebliche Verkürzung der Installationszeit**

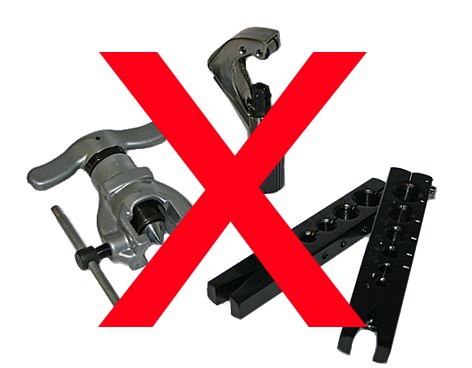

- Garantieren eine korrekte Installation und einen korrekten Betrieb des Klimageräts: Bördeln nicht erforderlich
- Das in den Schläuchen erzeugte “Hochvakuum” beseitigt die Notwendigkeit, ein “Vakuum” herzustellen
- Perfekte und permanente Dichtigkeit dank der innovativen Metall/Metall-Dichtung
- Kreislaufverunreinigung ausgeschlossen• Sie vermeiden die Luft- oder Feuchtigkeitszufuhr und verhindern das Austreten von Kältemittel während des Anschlusses

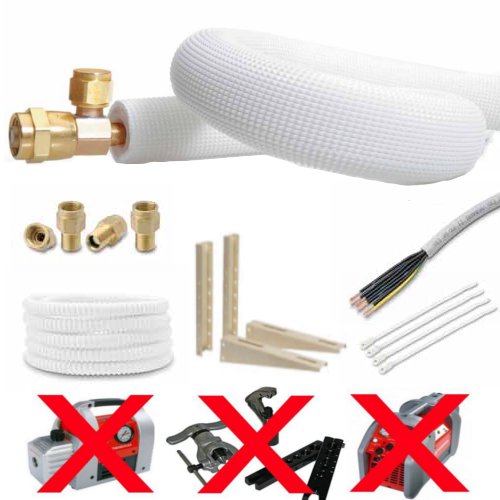

- Inhalt des Kits
- 4 Schnellanschlüsse, hermetisch versiegelt (Metall/Metall-Dichtung),vorgeschmiert, komplett mit Schutzkappe
Kit mit 2 “Hochvakuumschläuchen” für die Kühlung aus Kupfer* Cu 99,9,mit Anschlüssen und Serviceventil (Wärmeisolierung aus Polyethylen mitgeschlossenen Zellen - Selbstlöschend Cl. I-DIN 4102-B2 -Dampfdiffusionsbeständigkeit μ> 11.000; Temperaturbereich: -45°C + 105°C)
- ?3m Kältemittelleitung 1/4' x 1/2' (Materialstärke 0,8mm bei 1/4' und 1mm bei 3/8'). Isolierstärke 25mm bei 1/4' und 31mm bei 3/8'
- ?4m Kondenswasserleitung (Durchmesser 16 mm)
- ?4m Abisoliertes und verzinntes Stromkabel, 6 Pole + Erde(Querschnitt 1,5 mm2) - CEI 20-22
- ?Kabelbinder
- ?Isoliermaterial

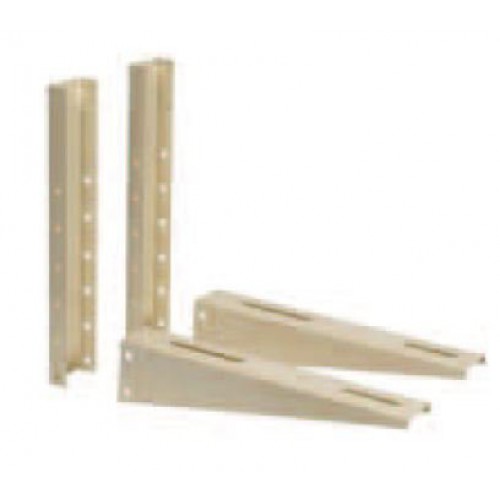

- ?Außenwandkonsole mit Armlänge 400mm

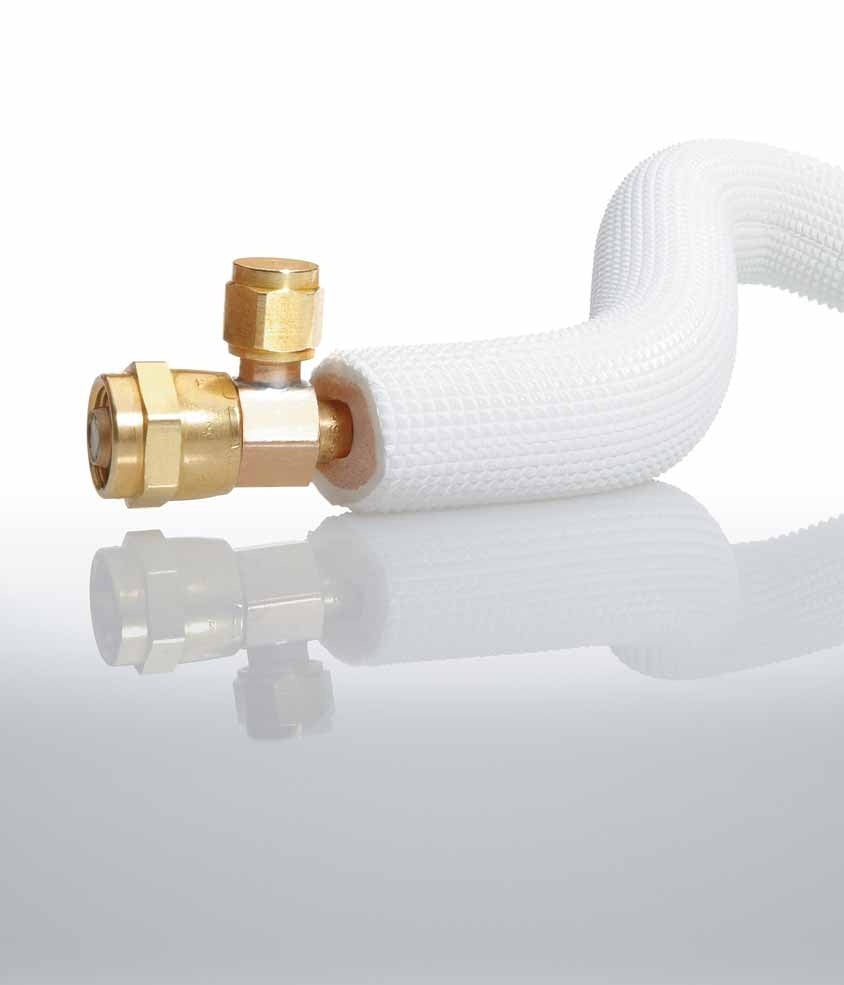

Die Verbindung mit den Schnellanschlüssen der Universalkits ermöglicht eine extrem einfache Installation. Der Vaterteil-Halbanschluss(rechts) enthält ein Messer, eine Metallmembran und eine synthetische Zwischendichtung aus Gummi, die vollständig das Austreten von Kältemittel und die Zufuhr von Luft oder evtl. Kondenswasser bei der Erstkupplung verhindert. Der Mutterteil-Halbanschluss (links) enthält die Metallmembran und das endgültige Abschlussgehäuse.
Beim Zusammenschrauben der Kupplungen werden die beiden Metallmembranen durchstoßen, die sich auf die Außenseite der Leitung biegen und somit den Durchfluss des Kältemittels ermöglichen. Nacherfolgter Kupplung garantieren die Membranen eine permanente“ Metall/Metall-Dichtung”. Eine korrekte Installation sieht zuerst die Montage der internen Einheit und dann der externen Einheit vor. Anschließend werden sie mit den beiden “Hochvakuumschläuchen” verbunden. Nach der Montage der vier Schnellanschlüsse ist die Anlage betriebsbereit.

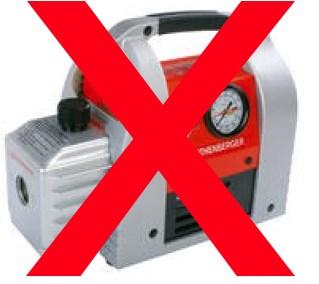

Feldtests belegen, dass durch die Tatsache, dass keine Bördel und keine Vakuumpumpe zur Vorbereitung der Schläuche für den Betrieb mehr erforderlich sind, die Zeitersparnis beijeder einzelnen Installation etwa eine Stunde beträgt.
Hinweis: Seit dem 01.08.2008 ist es gesetzlich vorgeschrieben, dass die Anbringung der Kältemittelleitung von einem Fachbetrieb durchgeführt werden müssen – auch wenn Sie ein Splitgerät mit Quick Connectoren und vorgefüllten Leitungen erworben haben.
Mehr Informationen
| Abstand | 50 mm zu brennbaren Baustoffen |
| Anordnung | Harfe |
| Anschlussspannung | Ph/V/Hz |
| Arbeitstemperatur heizen | -XX bis +XX °C |
| Arbeitstemperatur kühlen | -XX bis +XX °C |
| Ausbrandbeständigkeit | bis 1.000°C |
| Lebensdauer in Ladezyklen | 2 Jahre |
| Lieferzeit | nicht mehr lieferbar** |
| DIN EN | 1856-1 zugelassen |
| Druckklasse | N1 (bis 100 Pa) |
| EAN | 4062852040647 |
| Freistehbar | 3 m mit 2 Statischen Klemmbändern |
| Funkfrequenz | MHz |
| Garantie | 10 Jahre |
| Heizkörper Heizleistung / COP (A2/W55)** | kW/COP |
| Alle Angaben basieren auf internen Labortests | * Angabe der Prüfdaten gemessen in einem schalltotem Raum im Abstand von 1m vor und 0,8m unterhalb des Gerätes. ** Angabe der Prüfdaten gemessen unter Freifeldbedingungen am Luftaustritt im Abstand von 1m vor dem Gerät in einer Höhe von 0,5xGerätehöhe. *** Angabe der Prüfdaten gemessen in einem schalltotem Raum **** Kühlbetrieb: Innentemperatur 27°C DB / 19°C WB; Außentemperatur 35°C DB / 24°C WB ***** Heizbetrieb: Innentemperatur 20°C DB / 15°C WB; Außentemperatur 7°C DB / 6°C WB ****** Gemäß der Vorschrift EN14511 ******* Hermetisch verschlossenes System, welches fluoriertes Gas RXX, mit einem GWP von XXXX, enthält Die Größe der Elektroleitung und Absicherung muss den jeweiligen TABs des örtlichen EVU und jeweiligen nationalen und internationalen gesetzlichen Vorschriften entsprechen. |
| Kältemittel ******* | RXX / XX Kg vorgefüllt für Xm |
| Kondensatbeständig | Ja |
| Korrosionswiderstand | V3 - L50050 |
| Leistungskennzahl bei max.Heizleistung | NL |
| Materialstärke außen | 0,6 mm |
| Materialstärke innen | 0,5 mm |
| Max. Anschlussleistung | kW/ Btu |
| Max Betriebsdruck | 10 bar |
| Nachfüllmenge | g/m (Gilt ab XXten Meter, da Außengerät bis XX Meter vorgefüllt) |
| Prüfbedingungen | * Messung im Abstand von 2 m von der Vorderseite der Anwendung mit einem in 1 m Höhe positionierten Mikrofon. Während der Prüfung sind alle Anwendungsfunktionen, mit Ausnahme der Schwingungsfunktion (sofern vorhanden), aktiviert. |
| optimale Raumgroesse | bis ca. XX m² |
| Rohrdurchmesser Fl.-Seite | 1/4 Zoll / 6,35mm | 3/8 Zoll / 9,52 mm | 1/2 Zoll / 12,7mm | 5/8 Zoll / 15,88 mm | 3/4 Zoll / 19,05 mm |
| Rohrdurchmesser Gas-Seite | 1/4 Zoll / 6,35mm | 3/8 Zoll / 9,52 mm | 1/2 Zoll / 12,7mm | 5/8 Zoll / 15,88 mm | 3/4 Zoll / 19,05 mm |
| Rußbrandbeständig | Ja |
| Schutzart | IP |
| Stärke der Isolierung | 25 mm |
