Homematic Wired RS485 I/O-Modul - Hutschiene | eQ-3 | HMW-IO-12-Sw14-DR
Multi I/O-Modul mit geringem Verdrahtungsaufwand!
Produktdatenblatt
Ihre persönliche eQ-3-Kaufberatung:
Produkt Details
Beschreibung

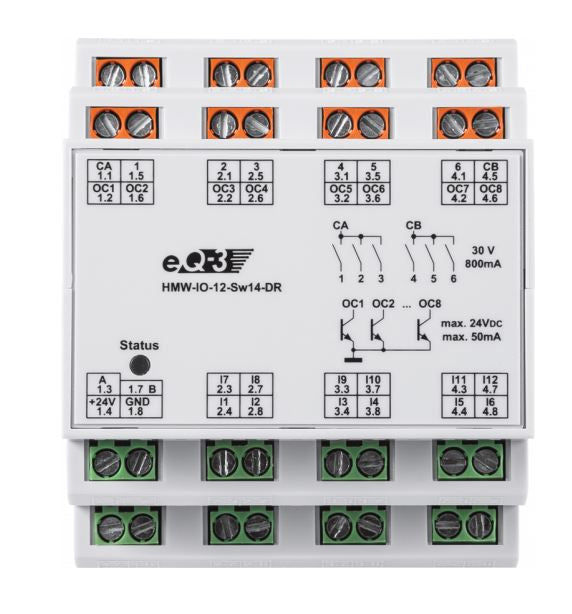

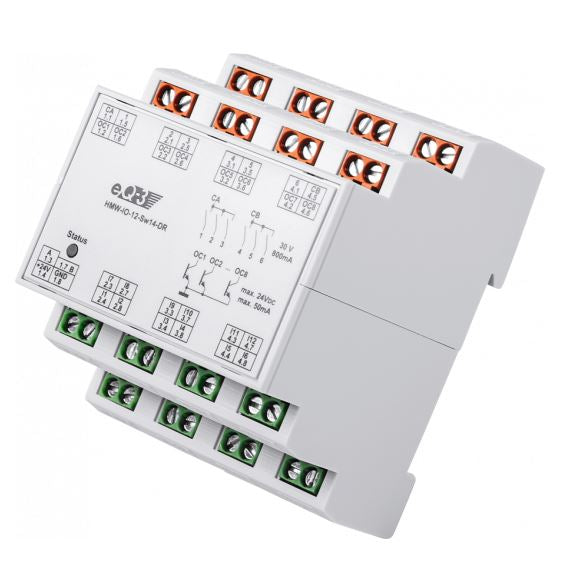

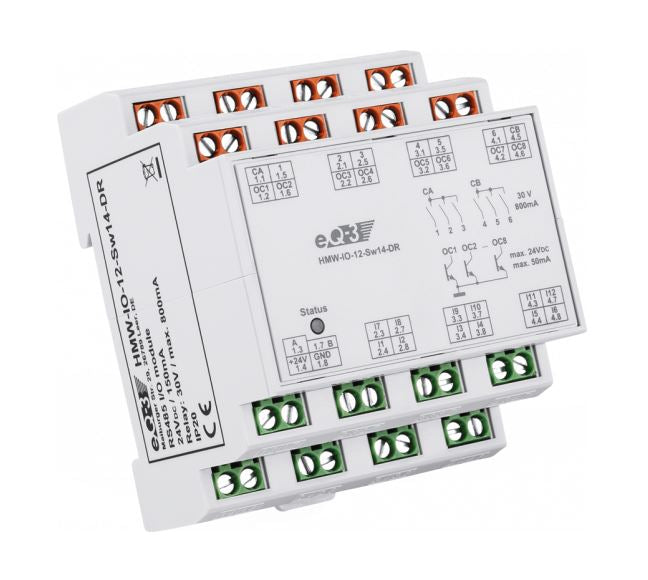

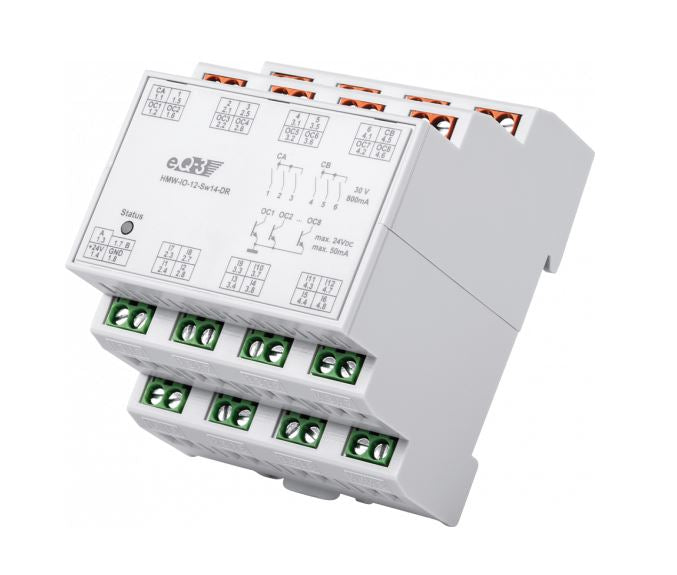

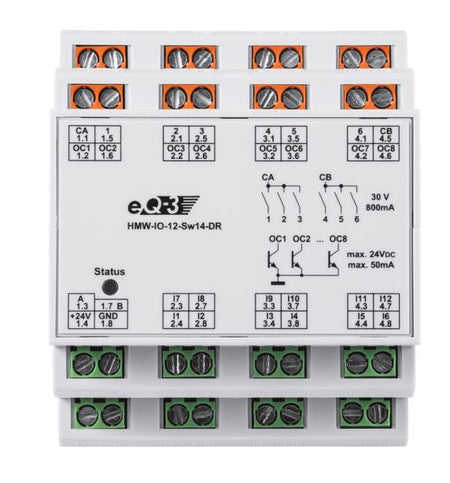

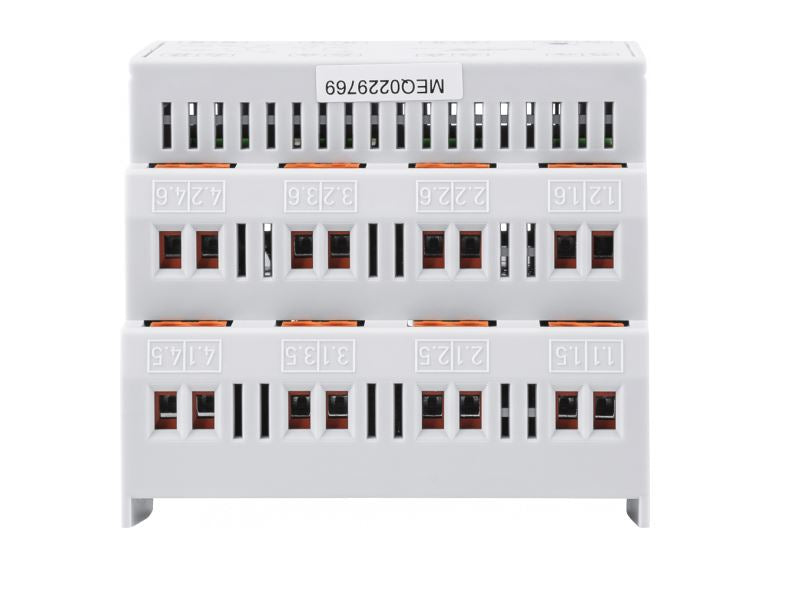

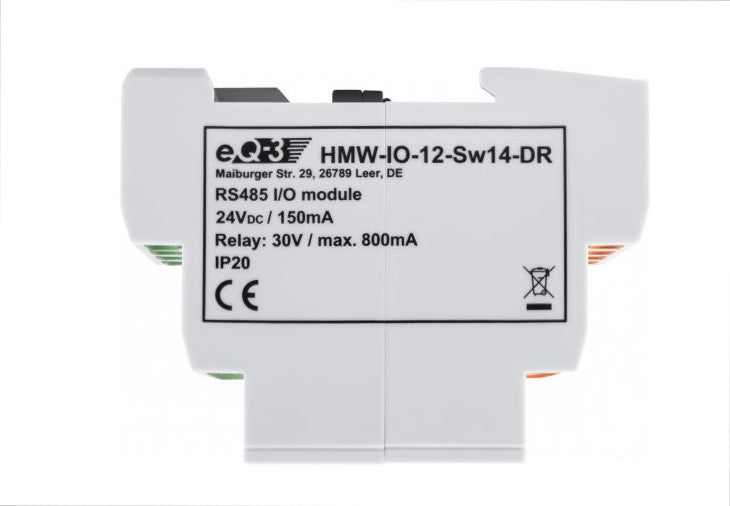

Homematic Wired RS485 I/O-Modul 12 Eingänge, 14 Ausgänge - Hutschienenmontage | eQ-3 | HMW-IO-12-Sw14-DR
Das Homematic RS485 Multi I/O-Modul stellt jeweils zwei unterschiedliche Arten von Eingängen und Ausgängen zur Verfügung. Die Eingänge überwachen, ob sich ein Schaltzustand geändert hat und teilen den aktuellen Schaltzustand mit (z. B Kontakt offen oder geschlossen).
Die 12 Eingänge sind in 6 digitale und 6 analoge Eingänge gesplittet. Die digitalen Eingänge lassen sich z. B. zum Anschluss von Tastern oder verdrahteten Tür-/Fensterkontakten verwenden. Die analogen Eingänge können Eingangsspannungen von bis zu 10 V messen. Sie lassen sich somit ideal zum Erfassen von Sensordaten nutzen.
Weiterhin verfügt das Modul über 14 Ausgänge, die jeweils in 8 Open-Collector-Schaltausgänge und 6 Relaisschaltausgänge unterteilt sind. Die Open-Collector-Schaltausgänge OC1 - OC8 sind dafür ausgelegt, Verbraucher bis 24 V/50 mA anzusteuern. Die Relais-Schaltausgänge können Lasten von bis zu 30 V/0,8 A schalten.
Die Montage erfolgt auf einer Standard-Hutschiene innerhalb von Verteilungen.
Produkteigenschaften im Überblick:
- I/O-Modul zur Montage auf Standard-Hutschienen in Haus- und Unterverteilungen
- Montagebreite: 4 TE (72 mm)
- 6 analoge Eingänge, z. B. zum Auslesen von Sensoren oder Potenziometern, ermöglichen das Schalten ab einer frei definierten Spannungsschwelle
- 6 digitale Eingänge zum Anschluss von Schaltern/Tastern sowie zur Frequenzmessung (< 250 Hz)
- Eingänge überwachen den Schaltzustand und teilen den aktuellen Zustand mit
- 8 Open-Collector-Schaltausgänge zum direkten Schalten von Verbrauchern bis 24 VDC/50 mA, z. B. Türöffner und LED-Beleuchtungen
- 6 potenzialfreie Relaisschaltausgänge zum Schalten von Lasten bis 30 V/0,8 A
- Alle Ausgänge mit Timerfunktion
- Alle Ausgänge sind galvanisch von den Eingängen getrennt
- geringer Verdrahtungsaufwand
Im Lieferumfang enthalten ist:
- 1 x Homematic Wired RS485 I/O-Modul
- 1 x Bedienungsanleitung in DE und EN
Mehr Informationen
| Abmessung | 72 x 87 x 65 mm (4 TE Breite) |
| Abstand | 50 mm zu brennbaren Baustoffen |
| andere Bussysteme | sonstige |
| Anordnung | Harfe |
| Anschlussspannung | Ph/V/Hz |
| LED-Anzeige | Ja |
| Arbeitstemperatur heizen | -XX bis +XX °C |
| Arbeitstemperatur kühlen | -XX bis +XX °C |
| Ausbrandbeständigkeit | bis 1.000°C |
| Lebensdauer in Ladezyklen | 2 Jahre |
| Lieferzeit | nicht mehr lieferbar** |
| DIN EN | 1856-1 zugelassen |
| Display | Nein |
| Druckklasse | N1 (bis 100 Pa) |
| EAN | 4047976920112 |
| Farbe | weiß |
| Freistehbar | 3 m mit 2 Statischen Klemmbändern |
| Funkfrequenz | RS485-Bus |
| Bussystem Funkbus | Nein |
| Garantie | 10 Jahre |
| Heizkörper Heizleistung / COP (A2/W55)** | kW/COP |
| Alle Angaben basieren auf internen Labortests | * Angabe der Prüfdaten gemessen in einem schalltotem Raum im Abstand von 1m vor und 0,8m unterhalb des Gerätes. ** Angabe der Prüfdaten gemessen unter Freifeldbedingungen am Luftaustritt im Abstand von 1m vor dem Gerät in einer Höhe von 0,5xGerätehöhe. *** Angabe der Prüfdaten gemessen in einem schalltotem Raum **** Kühlbetrieb: Innentemperatur 27°C DB / 19°C WB; Außentemperatur 35°C DB / 24°C WB ***** Heizbetrieb: Innentemperatur 20°C DB / 15°C WB; Außentemperatur 7°C DB / 6°C WB ****** Gemäß der Vorschrift EN14511 ******* Hermetisch verschlossenes System, welches fluoriertes Gas RXX, mit einem GWP von XXXX, enthält Die Größe der Elektroleitung und Absicherung muss den jeweiligen TABs des örtlichen EVU und jeweiligen nationalen und internationalen gesetzlichen Vorschriften entsprechen. |
| Schutzart | IP 20 |
| Kältemittel ******* | RXX / XX Kg vorgefüllt für Xm |
| Bussystem KNX | Nein |
| Bussystem KNX-Funk | Nein |
| Kondensatbeständig | Ja |
| Korrosionswiderstand | V3 - L50050 |
| Leistungskennzahl bei max.Heizleistung | NL |
| Bussystem LON | Nein |
| Materialstärke außen | 0,6 mm |
| Materialstärke innen | 0,5 mm |
| Max. Anschlussleistung | kW/ Btu |
| Max Betriebsdruck | 10 bar |
| Art der Montage | sonstiges |
| Nachfüllmenge | g/m (Gilt ab XXten Meter, da Außengerät bis XX Meter vorgefüllt) |
| Prüfbedingungen | * Messung im Abstand von 2 m von der Vorderseite der Anwendung mit einem in 1 m Höhe positionierten Mikrofon. Während der Prüfung sind alle Anwendungsfunktionen, mit Ausnahme der Schwingungsfunktion (sofern vorhanden), aktiviert. |
| optimale Raumgroesse | bis ca. XX m² |
| Bussystem Powernet | Nein |
| Rohrdurchmesser Fl.-Seite | 1/4 Zoll / 6,35mm | 3/8 Zoll / 9,52 mm | 1/2 Zoll / 12,7mm | 5/8 Zoll / 15,88 mm | 3/4 Zoll / 19,05 mm |
| Rohrdurchmesser Gas-Seite | 1/4 Zoll / 6,35mm | 3/8 Zoll / 9,52 mm | 1/2 Zoll / 12,7mm | 5/8 Zoll / 15,88 mm | 3/4 Zoll / 19,05 mm |
| Rußbrandbeständig | Ja |
| Schutzart | IP |
| Stärke der Isolierung | 25 mm |
| Stromaufnahme | 150 mA max. |
| Design | sonstige |
| Farbe | grau |
| Transparent | Nein |
| Umgebungstemperatur | 0 bis 40 °C |
| Artikel Einheit | St |
| Verpackungsabmessungen | 122 x 112 x 73 mm |
| Versorgungsspannung | 24 VDC |
| Bedienung Vor-Ort | Nein |
| WEEE-Reg.-Nr. DE | 21152690 |
| Gewicht | 0,16 kg |
| Anfrage | nein |
| Verpackungseinheit | VE |
| GPSR-Informationen |
