Homematic Funk-Statusanzeige mit Taster | eQ-3 | HM-Dis-EP-WM55
Elektronisch beschriftbarer 2fach-Funk-Wandsender mit zusätzlicher Funktion, u. a. die Zustände von Geräten mithilfe von Texten und Icons zu visualisieren.
Produktdatenblatt
Ihre persönliche KlimaWorld-Kaufberatung:
Produkt Details
Beschreibung
Homematic Funk-Statusanzeige mit Taster für 55er Rahmen ePaper-Display | eQ-3 | HM-Dis-EP-WM55

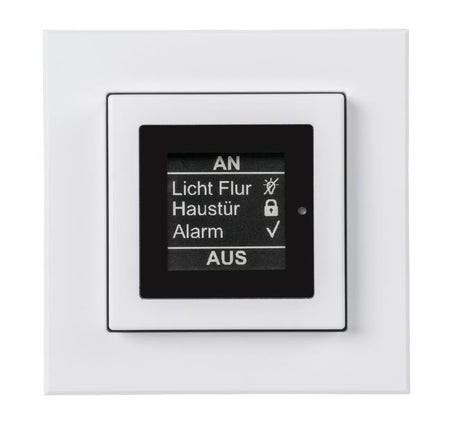

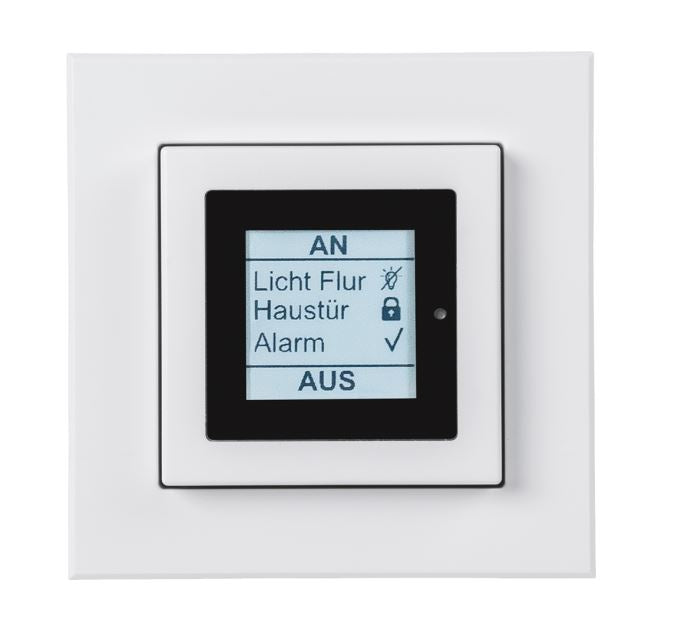

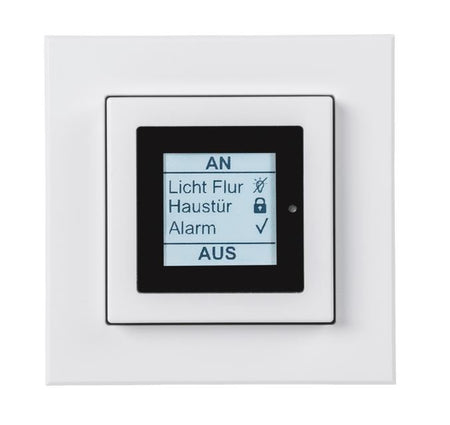

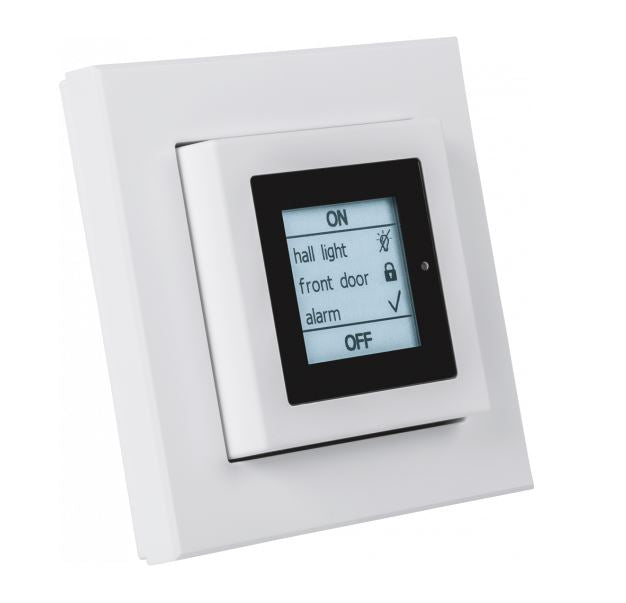

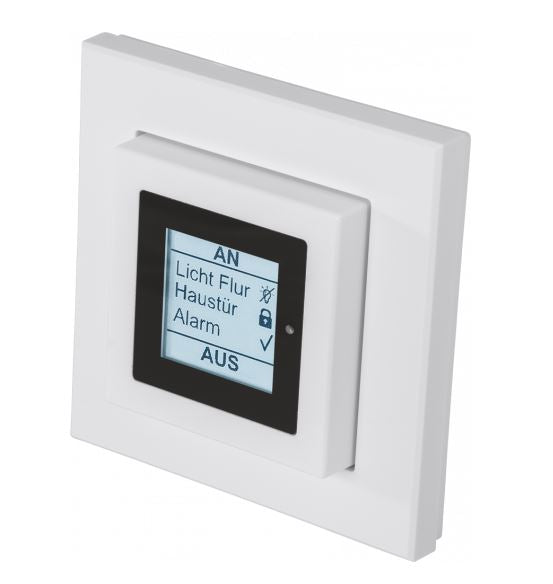

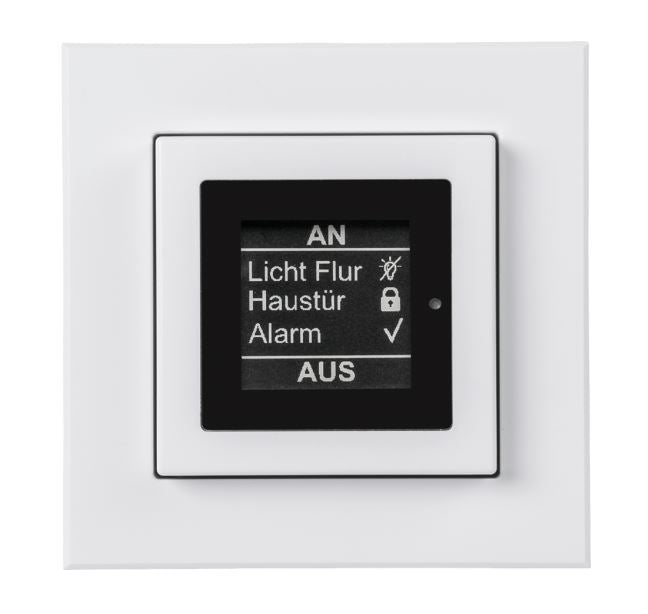

Das Homematic Funk-Statusanzeige mit Taster für 55er Rahmen dient u. a. zur komfortablen Steuerung von Homematic Geräten. Das energiesparende ePaper-Display informiert Sie zusätzlich über den Status angelernter Geräte in Verbindung mit der Homematic Zentrale CCU2/CCU3.
Das Gerät verfügt über drei Kanäle:
- Kanal 1+2: Tasterfunktionen
- Kanal 3: Statusanzeige
Die Konfiguration der oberen und unteren Tasterfunktion (Kanal 1 + 2) kann sowohl am Gerät selber als auch über die Homematic Zentrale mit Hilfe der WebUI vorgenommen werden. An jeden Taster lassen sich bis zu 20 Homematic Geräte anlernen. Dies bietet Ihnen die Möglichkeit, mit einem Tastendruck mehrere Funktionen auszuführen. Die Statusanzeige (Kanal 3) kann über die Homematic Zentrale CCU2/CCU3 mit Texten, Symbolen, Tönen und LED-Blinken angesteuert werden (über Programme).
Einfache Montage und frei anbringbar
Das Gerät ist batteriebetrieben und bietet deshalb eine hohe Flexibilität bei der Montage und Wahl des Montageortes. Installation und Demontage gestalten sich durch Schrauben oder Kleben auf unterschiedlichen Untergründen wie Mauerwerk, Möbeln, Fliesen oder Glas sehr einfach.
Ein Stemmen oder Schlitzen von Mauerwerk ist nicht erforderlich. Die Wandmontage kann im mitgelieferten Rahmen erfolgen. Zusätzlich ist es auch möglich, das Homematic Funk-Statusanzeige in bestehende Schalterserien zu integriere.
Produkteigenschaften im Überblick:
- mehrere Aktionen lassen sich gleichzeitig mit nur einem Tastendruck ausführen
- freie Texteingabe für Geräte- und Raumbenennung
- Montage im mitgelieferten Wechselrahmen oder in vorhandenem Rahmen einer Mehrfachkombination möglich
- einfache Integration in bestehende Schalterserien folgender Hersteller Berker (S.1, B.1, B.3, B.7 Glas), Busch-Jaeger (balance SI), GIRA (System 55, Standard 55, E2, E22, Event, Esprit), Merten (1-M, Atelier-M, M-Smart, M-Arc, M-Star, MPlan), JUNG (A 500, AS 500, A plus, A creation) und ELSO (Joy)
- dank Batteriebetrieb frei im Raum platzierbar
- direktes Anlernen sowie Einbindung und Programmierung über die Homematic Zentrale CCU2 möglich
- bis zu 20 Geräte (max. 10 pro Kanal) anlernbar
Im Lieferumfang enthalten sind:
- 1 x Funk-Statusanzeige mit Taster für 55er Rahmen - HM-Dis-EP-WM55
- 2 x 1,5 V LR03/Mirco/AAA Batterien

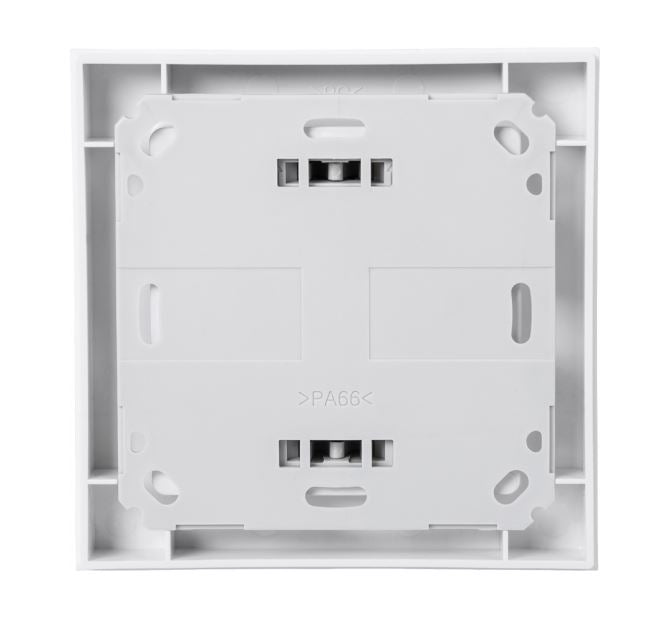

- 1 x Wechselrahmen
- Montagematerial (2 x doppelseitiger Klebestreifen, 2 Schrauben, 2 Dübel)
- Bedienungsanleitung in DE und EN
Mehr Informationen
| Abmessung | 86 x 86 x 19 mm (mit Rahmen) |
| Abstand | 50 mm zu brennbaren Baustoffen |
| andere Bussysteme | sonstige |
| Anschlussspannung | Ph/V/Hz |
| LED-Anzeige | Ja |
| Arbeitstemperatur heizen | -XX bis +XX °C |
| Arbeitstemperatur kühlen | -XX bis +XX °C |
| Ausbrandbeständigkeit | bis 1.000°C |
| Lebensdauer in Ladezyklen | 1 Jahr (typ.) |
| Funk bidirektional | Ja |
| General_Breite | 86 mm |
| Lieferzeit | nicht mehr lieferbar** |
| DIN EN | 1856-1 zugelassen |
| Display | Ja |
| Druckklasse | N1 (bis 100 Pa) |
| EAN | 4047976424085 |
| Farbe | weiß |
| Freistehbar | 3 m mit 2 Statischen Klemmbändern |
| Funkfrequenz | 868,0 - 868,6 MHz; 869,4 - 869,65 MHz |
| Bussystem Funkbus | Ja |
| General_Höhe | 86 mm |
| Alle Angaben basieren auf internen Labortests | * Angabe der Prüfdaten gemessen in einem schalltotem Raum im Abstand von 1m vor und 0,8m unterhalb des Gerätes. ** Angabe der Prüfdaten gemessen unter Freifeldbedingungen am Luftaustritt im Abstand von 1m vor dem Gerät in einer Höhe von 0,5xGerätehöhe. *** Angabe der Prüfdaten gemessen in einem schalltotem Raum **** Kühlbetrieb: Innentemperatur 27°C DB / 19°C WB; Außentemperatur 35°C DB / 24°C WB ***** Heizbetrieb: Innentemperatur 20°C DB / 15°C WB; Außentemperatur 7°C DB / 6°C WB ****** Gemäß der Vorschrift EN14511 ******* Hermetisch verschlossenes System, welches fluoriertes Gas RXX, mit einem GWP von XXXX, enthält Die Größe der Elektroleitung und Absicherung muss den jeweiligen TABs des örtlichen EVU und jeweiligen nationalen und internationalen gesetzlichen Vorschriften entsprechen. |
| Schutzart | IP20 |
| Kältemittel ******* | RXX / XX Kg vorgefüllt für Xm |
| Bussystem KNX | Nein |
| Bussystem KNX-Funk | Nein |
| Kondensatbeständig | Ja |
| Korrosionswiderstand | V3 - L50050 |
| Bussystem LON | Nein |
| Materialstärke außen | 0,6 mm |
| Materialstärke innen | 0,5 mm |
| Max Betriebsdruck | 10 bar |
| Art der Montage | Aufputz |
| Nachfüllmenge | g/m (Gilt ab XXten Meter, da Außengerät bis XX Meter vorgefüllt) |
| Prüfbedingungen | * Messung im Abstand von 2 m von der Vorderseite der Anwendung mit einem in 1 m Höhe positionierten Mikrofon. Während der Prüfung sind alle Anwendungsfunktionen, mit Ausnahme der Schwingungsfunktion (sofern vorhanden), aktiviert. |
| optimale Raumgroesse | bis ca. XX m² |
| Bussystem Powernet | Nein |
| typ. Funk-Freifeldreichweite | 110 m |
| Rohrdurchmesser Fl.-Seite | 1/4 Zoll / 6,35mm | 3/8 Zoll / 9,52 mm | 1/2 Zoll / 12,7mm | 5/8 Zoll / 15,88 mm | 3/4 Zoll / 19,05 mm |
| Rohrdurchmesser Gas-Seite | 1/4 Zoll / 6,35mm | 3/8 Zoll / 9,52 mm | 1/2 Zoll / 12,7mm | 5/8 Zoll / 15,88 mm | 3/4 Zoll / 19,05 mm |
| Rußbrandbeständig | Ja |
| Schutzart | IP |
| Stärke der Isolierung | 25 mm |
| Stromaufnahme | 50 mA max. |
| Design | sonstige |
| Farbe | weiss |
| General_Länge_Tiefe | 19 mm |
| Transparent | Nein |
| Umgebungstemperatur | 5 bis 35 °C |
| Artikel Einheit | St |
| Verpackungsabmessungen | 122 x 112 x 48 mm |
| Versorgungsspannung | 2 x 1,5 V LR03/Micro/AAA |
| Bedienung Vor-Ort | Ja |
| WEEE-Reg.-Nr. DE | 21152690 |
| Gewicht | 0,18 kg |
| Anfrage | nein |
| Verpackungseinheit | VE |
