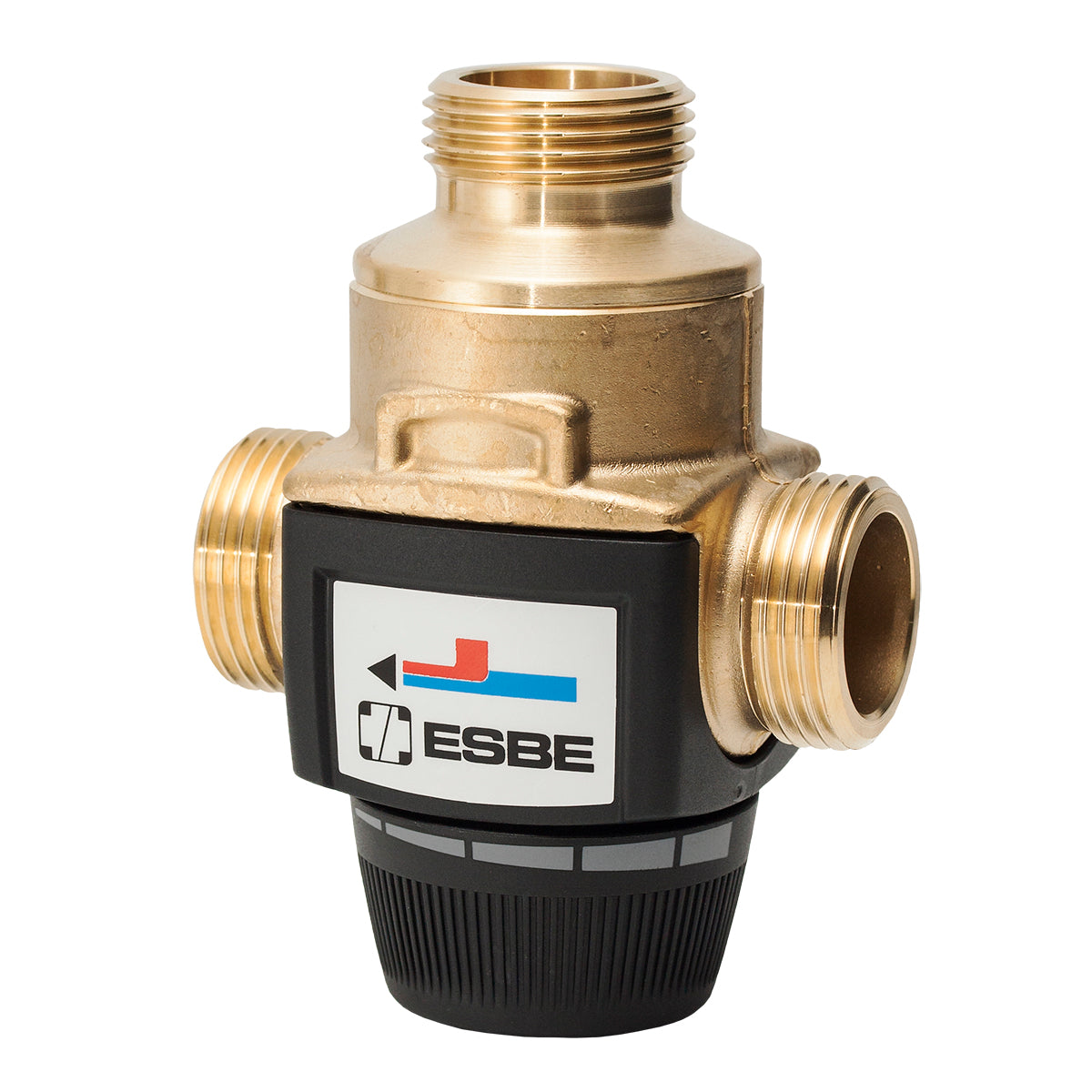

ESBE VTC422 DN25 | Temperatur 50-70 °C | Ladeventil Anschluss G 1''
Die Serie VTC400 ist für die Verwendung in Kombination mit Pufferspeichern vorgesehen.
Produktdatenblatt
Ihre persönliche ESBE-Kaufberatung:
Produkt Details
Beschreibung
ESBE VTC422 DN25 | Temperatur 50-70 °C | Ladeventil Außengewinde Anschluss G 1''
Durch die Rücklauftemperaturanhebungen der Ventile der VTC400-Serie wird, z. B. bei Festbrennstofffeuerstätten, die benötigte Mindestrücklauftemperatur sichergestellt. Dadurch wird die sogenannte Glanzrußbildung und Kondensation verhindert und der Wirkungsgrad sowie die Lebensdauer der Feuerstätte erhöht. Die Ladeventile sind für die Verwendung in Kombination mit einem Pufferspeicher vorgesehen.
Die Ventile der Serie regeln zwischen beiden Zuläufen. Das heißt, dass es dadurch einfacher zu installieren ist, da kein zusätzliches Drosselventil im Heißwasser-Zulauf benötigt wird. Diese Funktion ist unabhängig von der Einbauposition sichergestellt. Das Ventil startet mit dem Öffnen des Anschlusses A, bei einer abgehenden Mischwassertemperatur in Anschluss AB von 50 °C - 70 °C (abhängig vom verwendeten Thermostat oder den Einstellungen der einstellbaren Version VTC422).
Unterschiede VTC412 und VTC422
- Das VTC412 hat eine fest eingestellte Mindestrücklauftemperatur von 50 °C oder 55 °C, mit Kvs 5,5 m³/h.
- Das VTC422 hat eine variabel einstellbare Mindestrücklauftemperatur von 50 °C bis 70 °C, mit Kvs 4,5 m³/h.
Highlights der VTC400-Serie
- hohe Temperaturstabilität
- hoher Kvs-Wert
- mit fester sowie variabel einstellbarer Mindestrücklauftemperatur erhältlich
- verschiedenste Temperaturbereiche möglich
Mehr Informationen
| Abstand | 50 mm zu brennbaren Baustoffen |
| Anordnung | Harfe |
| Anschlussspannung | Ph/V/Hz |
| Arbeitstemperatur heizen | -XX bis +XX °C |
| Arbeitstemperatur kühlen | -XX bis +XX °C |
| Ausbrandbeständigkeit | bis 1.000°C |
| Lebensdauer in Ladezyklen | 2 Jahre |
| General_Breite | 84 mm |
| Lieferzeit | 4 - 8 Werktage |
| DIN EN | 1856-1 zugelassen |
| Druckklasse | N1 (bis 100 Pa) |
| EAN | 7330193050821 |
| Freistehbar | 3 m mit 2 Statischen Klemmbändern |
| Funkfrequenz | MHz |
| Garantie | 10 Jahre |
| Heizkörper Heizleistung / COP (A2/W55)** | kW/COP |
| General_Höhe | 122 mm |
| Alle Angaben basieren auf internen Labortests | * Angabe der Prüfdaten gemessen in einem schalltotem Raum im Abstand von 1m vor und 0,8m unterhalb des Gerätes. ** Angabe der Prüfdaten gemessen unter Freifeldbedingungen am Luftaustritt im Abstand von 1m vor dem Gerät in einer Höhe von 0,5xGerätehöhe. *** Angabe der Prüfdaten gemessen in einem schalltotem Raum **** Kühlbetrieb: Innentemperatur 27°C DB / 19°C WB; Außentemperatur 35°C DB / 24°C WB ***** Heizbetrieb: Innentemperatur 20°C DB / 15°C WB; Außentemperatur 7°C DB / 6°C WB ****** Gemäß der Vorschrift EN14511 ******* Hermetisch verschlossenes System, welches fluoriertes Gas RXX, mit einem GWP von XXXX, enthält Die Größe der Elektroleitung und Absicherung muss den jeweiligen TABs des örtlichen EVU und jeweiligen nationalen und internationalen gesetzlichen Vorschriften entsprechen. |
| Kältemittel ******* | RXX / XX Kg vorgefüllt für Xm |
| Kondensatbeständig | Ja |
| Korrosionswiderstand | V3 - L50050 |
| Durchflussfaktor (Kvs) | 4,5 |
| Leistungskennzahl bei max.Heizleistung | NL |
| Materialstärke außen | 0,6 mm |
| Materialstärke innen | 0,5 mm |
| Max. Anschlussleistung | kW/ Btu |
| Max Betriebsdruck | 10 bar |
| Nachfüllmenge | g/m (Gilt ab XXten Meter, da Außengerät bis XX Meter vorgefüllt) |
| Prüfbedingungen | * Messung im Abstand von 2 m von der Vorderseite der Anwendung mit einem in 1 m Höhe positionierten Mikrofon. Während der Prüfung sind alle Anwendungsfunktionen, mit Ausnahme der Schwingungsfunktion (sofern vorhanden), aktiviert. |
| optimale Raumgroesse | bis ca. XX m² |
| Rohrdurchmesser Fl.-Seite | 1/4 Zoll / 6,35mm | 3/8 Zoll / 9,52 mm | 1/2 Zoll / 12,7mm | 5/8 Zoll / 15,88 mm | 3/4 Zoll / 19,05 mm |
| Rohrdurchmesser Gas-Seite | 1/4 Zoll / 6,35mm | 3/8 Zoll / 9,52 mm | 1/2 Zoll / 12,7mm | 5/8 Zoll / 15,88 mm | 3/4 Zoll / 19,05 mm |
| Rußbrandbeständig | Ja |
| Schutzart | IP |
| Stärke der Isolierung | 25 mm |
| Design | Modern |
| Farbe | sonstige |
| General_Länge_Tiefe | 56 mm |
| Artikel Einheit | St |
| Gewicht | 0,76 kg |
| Anfrage | nein |
| Verpackungseinheit | VE |
