Edelstahlschornstein-Sanierung Paket EW-FU einwandig
Produktdatenblatt
Ihre persönliche KlimaWorld-Kaufberatung:
Produkt Details
Beschreibung
Edelstahlschornstein-Sanierungspaket EW-FU

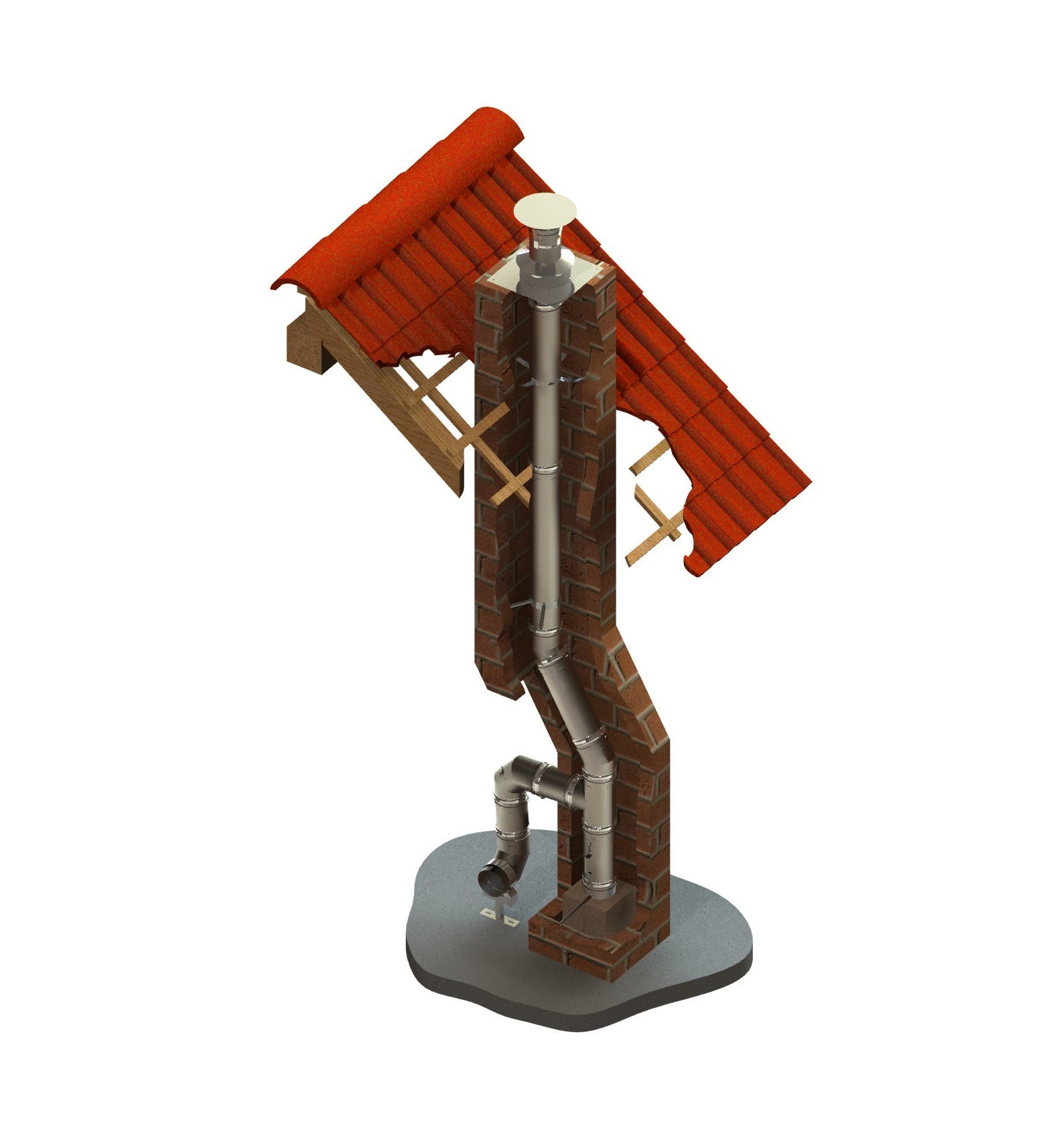

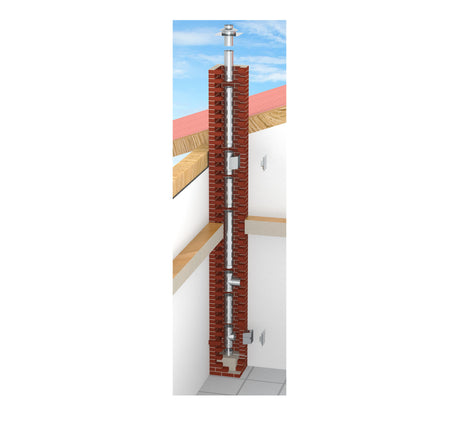

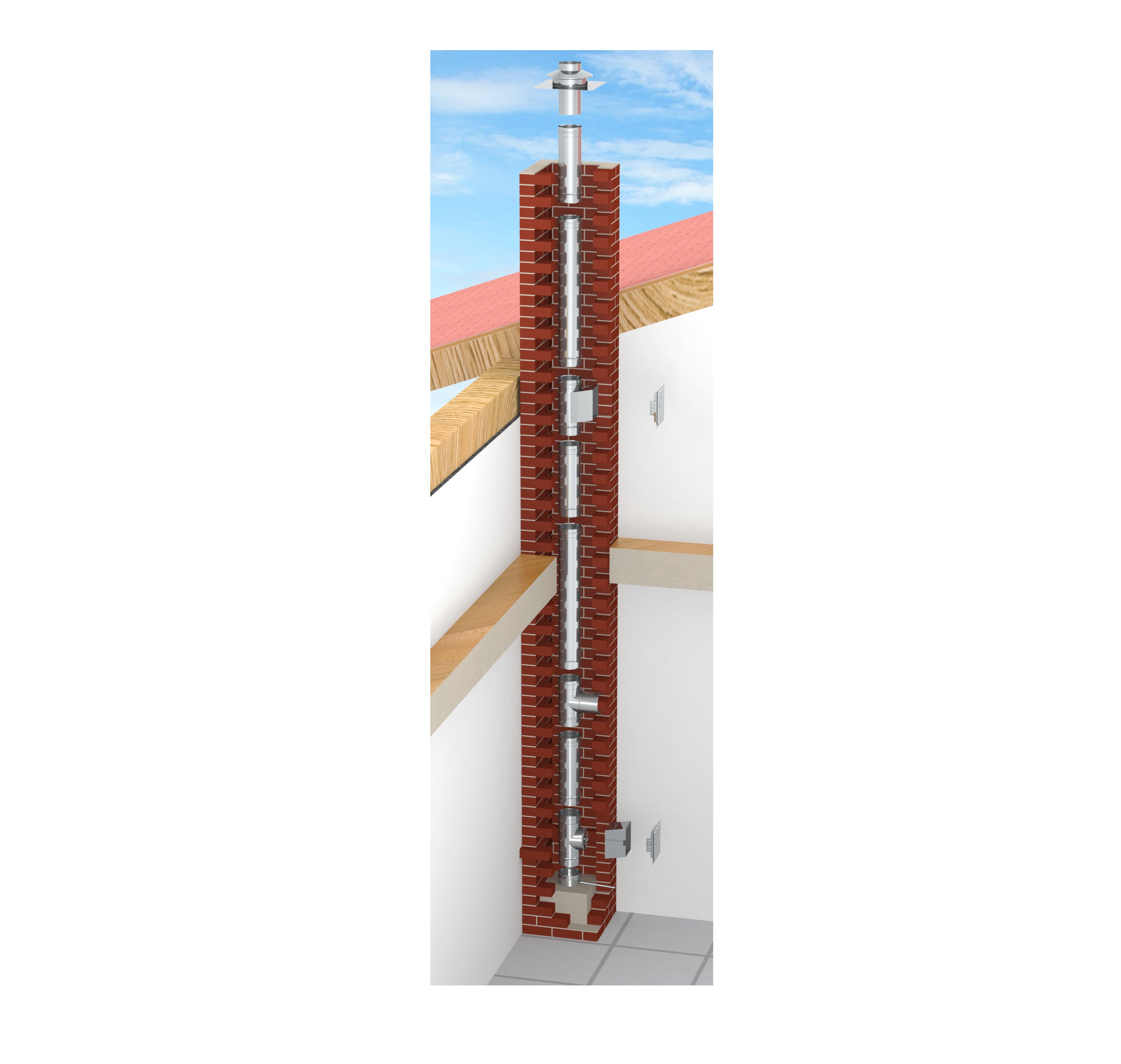

Der Sanierungsklassiker: Einwandiger Edelstahlschornstein (Systemabgasanlage) für die Modernisierung und Querschnittsverminderung bestehender Schornsteine und Verbindungsleitungen sowie zur Be- und Entlüftung.
Die einwandigen Systemelemente aus hochlegiertem, austenitischem Edelstahl der Werkstoffnummer 1 wurden Industriell gefertigt. Sie sind zum Einbau in Schächte die den Brandschutzanforderungen entsprechen geeignet. Die Produktion wird durch ein unabhängiges Prüfinstitut fremdüberwacht, anschließend wird mittels Eigenüberwachung die Einhaltung gleichbleibender Güte gesichert.
Anwendung:
System für trockene oder feuchte Betriebsweise, Ableitung der Abgase im Unterdruck. Das System EW-FU ist geeignet für den Anschluss von Regelfeuerstätten, sowie Sonderfeuerstätten, deren Abgase durch Verbrennung von Gas, Heizöl EL oder Festbrennstoffen (naturbelassenes Holz, Koks, Torf, Kohle) entstehen.
Maximale Betriebstemperatur 600°C, im Ausbrennversuch bei einer Temperatur von 1000°C geprüft.
Eigenschaften:
- Typ: EW-FU
- Einsatzbereiche: Regelfeuerstätten für Öl-, Gas-, Festbrennstoffe (naturbelassenes Holz, Torf, Koks, Kohle)
- Einsatztemperatur: bis 600°C
- rußbrandbeständig: bis 1000°C
- 3 Meter freistehend bis einschließlich Ø 300 mm
- Material austenitischer Edelstahl 1.4404 / 1.4571
- Materialstärke Edelstahl: 0,6 mm - bietet optimale Sicherheit gegen Knicken und Verbeulen
- Längsnähte unter WIG schutzgasgeschweißt und passiviert.
- einfache Steckverbindung durch Steckmuffen (60 mm)
- rußbrandbeständig und feuchteunempfindlich
- Mindestabstand zu brennbaren Bauteilen (Festbrennstoffe) im senkrechten Teil: ab 50 mm
- Mindestabstand zu brennbaren Bauteilen (Öl, Gas) im senkrechten Teil: ab 30 mm
- CE Klassifizierung nach DIN EN 1856-1
- 25 Jahre Herstellergarantie
standardmäßiger Lieferumfang:
1 x Kondensatschale mit Ablauf 250 mm und 1/2'' Nippel Ø 100 mm
1 x Reinigungselement mit Kasten und Deckel 210 x 140 mm Ø 100 mm
1 x Jeremias | Edelstahlkamintüre 210 x 140 mm | mit Schiebestutzen 60 mm
1 x Jeremias | T-Anschluss 87° mit Wassernase (handgeschweißt)
1 x Wandfutter doppelt aus Edelstahl Ø 100 mm
1 x Jeremias Längenelement 1000 mm mit 2 Ablassschlaufen | Ø 100 mm
2 x Jeremias Ofenrohr Längenelement 1000 mm starr | Edelstahl | Ø 100 mm
2 x Winkel 15° starr für EW-Sanierungsrohr Ø 100 mm
1 x Jeremias | Universalkopfabdeckung für EW-FU | Ø 100 mm
1 x Jeremias | Regenhaube für EW-Systeme | Ø 100 mm
1 x Montageschelle für EW-Sanierungsrohr Ø 100 mm (alle 3 Meter)
3 x Isolierschale / Stärke 20 mm für EW- Sanierungsrohr Ø 100 mm
Mehr Informationen
| Anordnung | Harfe |
| Anschlussspannung | Ph/V/Hz |
| Arbeitstemperatur heizen | -XX bis +XX °C |
| Arbeitstemperatur kühlen | -XX bis +XX °C |
| Ausbrandbeständigkeit | bis 1.000°C |
| Lebensdauer in Ladezyklen | 2 Jahre |
| Lieferzeit | 4 - 8 Werktage** |
| DIN EN | 1856-1 zugelassen |
| Druckklasse | N1 (bis 100 Pa) |
| General_Durchmesser | wählbar |
| EAN | 4062852005141 |
| Freistehbar | 3 m mit 2 Statischen Klemmbändern |
| Funkfrequenz | MHz |
| Garantie | 10 Jahre |
| Heizkörper Heizleistung / COP (A2/W55)** | kW/COP |
| Herstellergarantie | 25 Jahre |
| Innendurchmesser | wählbar |
| Alle Angaben basieren auf internen Labortests | * Angabe der Prüfdaten gemessen in einem schalltotem Raum im Abstand von 1m vor und 0,8m unterhalb des Gerätes. ** Angabe der Prüfdaten gemessen unter Freifeldbedingungen am Luftaustritt im Abstand von 1m vor dem Gerät in einer Höhe von 0,5xGerätehöhe. *** Angabe der Prüfdaten gemessen in einem schalltotem Raum **** Kühlbetrieb: Innentemperatur 27°C DB / 19°C WB; Außentemperatur 35°C DB / 24°C WB ***** Heizbetrieb: Innentemperatur 20°C DB / 15°C WB; Außentemperatur 7°C DB / 6°C WB ****** Gemäß der Vorschrift EN14511 ******* Hermetisch verschlossenes System, welches fluoriertes Gas RXX, mit einem GWP von XXXX, enthält Die Größe der Elektroleitung und Absicherung muss den jeweiligen TABs des örtlichen EVU und jeweiligen nationalen und internationalen gesetzlichen Vorschriften entsprechen. |
| Kältemittel ******* | RXX / XX Kg vorgefüllt für Xm |
| Kondensatbeständig | Ja |
| Korrosionswiderstand | V3 - L50050 |
| Leistungskennzahl bei max.Heizleistung | NL |
| Materialstärke außen | 0,6 mm |
| Materialstärke innen | 0,6 mm |
| Max. Anschlussleistung | kW/ Btu |
| Max Betriebsdruck | 10 bar |
| Nachfüllmenge | g/m (Gilt ab XXten Meter, da Außengerät bis XX Meter vorgefüllt) |
| Prüfbedingungen | * Messung im Abstand von 2 m von der Vorderseite der Anwendung mit einem in 1 m Höhe positionierten Mikrofon. Während der Prüfung sind alle Anwendungsfunktionen, mit Ausnahme der Schwingungsfunktion (sofern vorhanden), aktiviert. |
| optimale Raumgroesse | bis ca. XX m² |
| Rohrdurchmesser Fl.-Seite | 1/4 Zoll / 6,35mm | 3/8 Zoll / 9,52 mm | 1/2 Zoll / 12,7mm | 5/8 Zoll / 15,88 mm | 3/4 Zoll / 19,05 mm |
| Rohrdurchmesser Gas-Seite | 1/4 Zoll / 6,35mm | 3/8 Zoll / 9,52 mm | 1/2 Zoll / 12,7mm | 5/8 Zoll / 15,88 mm | 3/4 Zoll / 19,05 mm |
| Rußbrandbeständig | Ja |
| Schutzart | IP |
| Design | sonstige |
| Farbe | edelstahl |
| Temperaturklasse | <600 °C |
| Artikel Einheit | Set |
| Gewicht | 33 kg |
| Brennstoff | Gas, Öl, Pellets, Festbrennstoffe |
| Anfrage | nein |
| Verpackungseinheit | VE |
