Dragex Zugbegrenzer | Typ Universal | Abgasrohre Ø 130-200 mm
Zugbegrenzer sind selbsttätig arbeitende Nebenluftvorrichtungen. Sie dienen zum Abbau eines zu starken Unterdrucks im Schornstein.
-18%
inkl. 19% MwSt.
zzgl.
Auf Lager
Lieferzeit:
4 - 8 Werktage
Versandgewicht:
1.0 kg
Produktdatenblatt
Ihre persönliche Dragex-Kaufberatung:
Produkt Details
Beschreibung

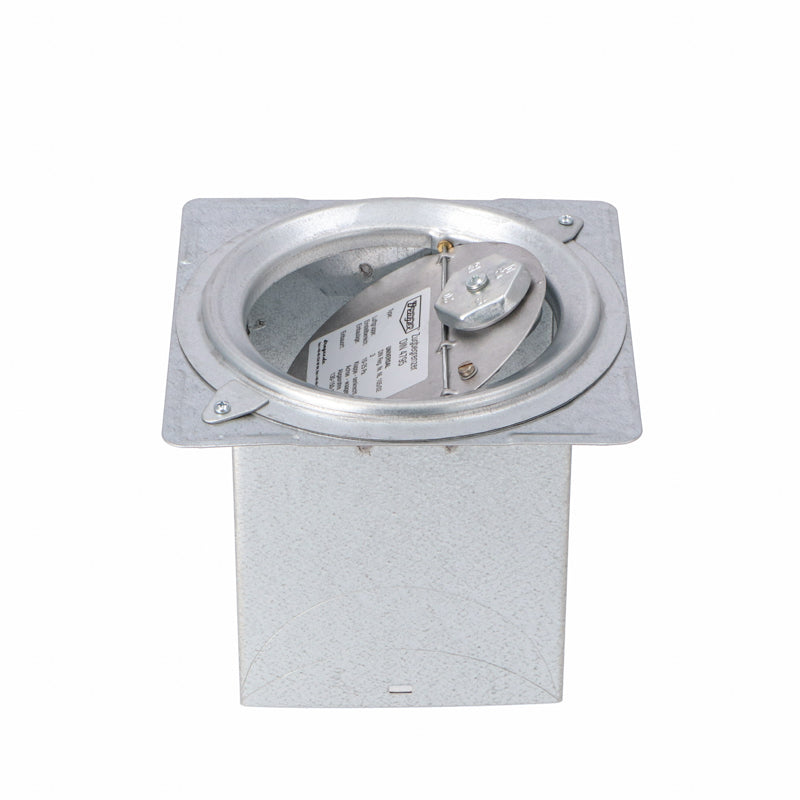

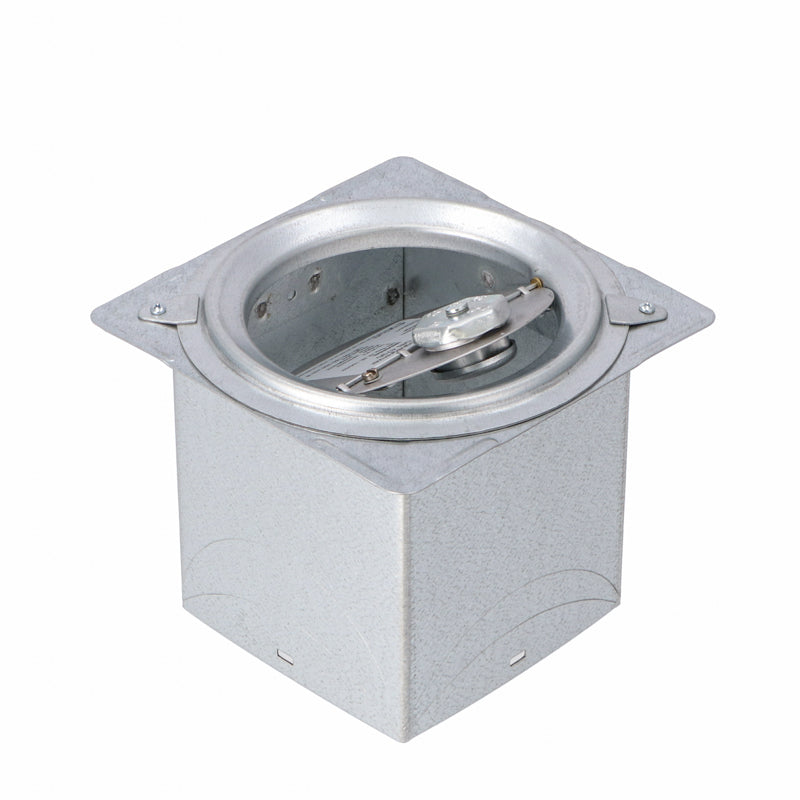

Dragex Zugbegrenzer Universal
Nach DIN 4795 für Abgasrohre Ø130-200 mm
Zugbegrenzer sind selbsttätig arbeitende Nebenluftvorrichtungen. Sie dienen zum Abbau eines zu starken Unterdrucks im Schornstein. Dieses kann z.B. durch Witterungseinflüsse oder falsch dimensionierte Schornsteinquerschnitte auftreten. Zugbegrenzer werden auch zur Durchlüftung des Schornsteins zum Zwecke der Austrocknung verwendet.
Der Klassiker ist der Dragex Universal für Kesselleistungen bis ca. 90 kW.

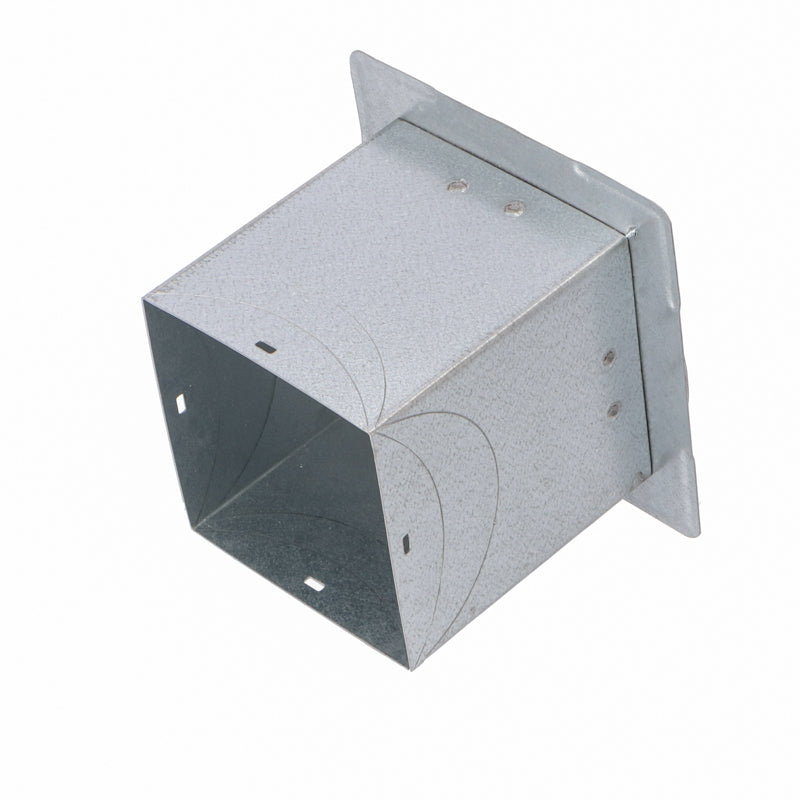

- Die Installation auf dem vorhandenen Rauchrohr wird durch das Herausbrechen der vorgeprägten Segmente des Stutzens relativ einfach.
- Nach dem Anzeichnen und Ausschneiden der Öffnung am Abgasrohr wird der Zugbegrenzer mittels Schellenband zur Befestigung aufgesetzt.
- Es erfolgt die Einstellung am Stellrad für den Bereich 10 – 25 Pa (0,1 – 0,25 mbar).
Vorteile:
- Energieeinsparung durch verminderten Brennstoffverbrauch
- Verbesserung des Wirkungsgrads der Feuerstätte
- konstante, gleichmäßige Verbrennung und schöneres Flammenbild
- Umweltschonung durch verminderten Schadstoffausstoß
Lieferumfang:
- Zugbegrenzer
- Rohrschelle
- Feuerfeste Dichtung
Mehr Informationen
| Abstand | 50 mm zu brennbaren Baustoffen |
| Anschlussspannung | Ph/V/Hz |
| Arbeitstemperatur heizen | -XX bis +XX °C |
| Arbeitstemperatur kühlen | -XX bis +XX °C |
| Ausbrandbeständigkeit | bis 1.000°C |
| Lebensdauer in Ladezyklen | 2 Jahre |
| Lieferzeit | 4 - 8 Werktage |
| DIN EN | 1856-1 zugelassen |
| Druckklasse | N1 (bis 100 Pa) |
| General_Durchmesser | 200 mm |
| EAN | 4260609963687 |
| Freistehbar | 3 m mit 2 Statischen Klemmbändern |
| Funkfrequenz | MHz |
| Alle Angaben basieren auf internen Labortests | * Angabe der Prüfdaten gemessen in einem schalltotem Raum im Abstand von 1m vor und 0,8m unterhalb des Gerätes. ** Angabe der Prüfdaten gemessen unter Freifeldbedingungen am Luftaustritt im Abstand von 1m vor dem Gerät in einer Höhe von 0,5xGerätehöhe. *** Angabe der Prüfdaten gemessen in einem schalltotem Raum **** Kühlbetrieb: Innentemperatur 27°C DB / 19°C WB; Außentemperatur 35°C DB / 24°C WB ***** Heizbetrieb: Innentemperatur 20°C DB / 15°C WB; Außentemperatur 7°C DB / 6°C WB ****** Gemäß der Vorschrift EN14511 ******* Hermetisch verschlossenes System, welches fluoriertes Gas RXX, mit einem GWP von XXXX, enthält Die Größe der Elektroleitung und Absicherung muss den jeweiligen TABs des örtlichen EVU und jeweiligen nationalen und internationalen gesetzlichen Vorschriften entsprechen. |
| Kältemittel ******* | RXX / XX Kg vorgefüllt für Xm |
| Kondensatbeständig | Ja |
| Korrosionswiderstand | V3 - L50050 |
| Materialstärke außen | 0,6 mm |
| Materialstärke innen | 0,5 mm |
| Max. Anschlussleistung | kW/ Btu |
| Max Betriebsdruck | 10 bar |
| Nachfüllmenge | g/m (Gilt ab XXten Meter, da Außengerät bis XX Meter vorgefüllt) |
| Prüfbedingungen | * Messung im Abstand von 2 m von der Vorderseite der Anwendung mit einem in 1 m Höhe positionierten Mikrofon. Während der Prüfung sind alle Anwendungsfunktionen, mit Ausnahme der Schwingungsfunktion (sofern vorhanden), aktiviert. |
| optimale Raumgroesse | bis ca. XX m² |
| Rohrdurchmesser Fl.-Seite | 1/4 Zoll / 6,35mm | 3/8 Zoll / 9,52 mm | 1/2 Zoll / 12,7mm | 5/8 Zoll / 15,88 mm | 3/4 Zoll / 19,05 mm |
| Rohrdurchmesser Gas-Seite | 1/4 Zoll / 6,35mm | 3/8 Zoll / 9,52 mm | 1/2 Zoll / 12,7mm | 5/8 Zoll / 15,88 mm | 3/4 Zoll / 19,05 mm |
| Rußbrandbeständig | Ja |
| Schutzart | IP |
| Stärke der Isolierung | 25 mm |
| Design | sonstige |
| Farbe | sonstige |
| Artikel Einheit | St |
| Gewicht | 1 kg |
| Anfrage | nein |
| Verpackungseinheit | VE |
