Zusatzdämmung für die Fußbodenheizung

Welche Aufgaben übernimmt die Dämmung einer Fußbodenheizung?

Um zu verstehen, welche Aufgaben die Dämmung im Kosmos der Fußbodenheizung übernimmt, ist es zunächst wichtig, zu verstehen, wie die Heizung selbst funktioniert. Wir werfen deshalb einen kurzen Blick auf die wichtigsten Punkte:

• Bei einer Fußbodenheizung handelt es sich um eine sogenannte Flächenheizung. Anders als die klassischen Radiator-Heizungen verteilt sie die erzeugte Wärme nicht von einigen wenigen Punkten aus, sondern bedeutend großflächiger.
• Eine Fußbodenheizung verfügt nämlich über gar keine Heizkörper. Zentral für den Wärmetransport und auch die Wärmeverteilung sind die Heizungsrohre. Die übernehmen eine Doppelrolle.
• Die Heizungsrohre transportieren das erhitzte Heizungswasser nicht nur in die jeweiligen Räume. Sie strahlen gleichzeitig auch die Wärme ab, übernehmen also die Aufgabe der Heizkörper.
• Ist das Wasser auf seinem Weg durch die Rohrleitungen stark genug abgekühlt, strömt es wieder zum Ausgangspunkt zurück, wo es in das Heizungsgerät selbst gelangt und erneut erhitzt wird. Der Ablauf beginnt von Neuem.

Warum diese kurze Einführung in die Funktionsweise einer Fußbodenheizung so wichtig ist? Weil sie bereits die Antwort auf die Frage aus der Überschrift enthält. Die Dämmung einer Fußbodenheizung übernimmt eine sehr wichtige Lenkungsfunktion. Sie sorgt dafür, dass die Wärme auch tatsächlich dort ankommt, wo sie gebraucht wird: im Raum.

Die drei wichtigsten Funktionen der Dämmung einer Fußbodenheizung sind:

• Wärmelenkung: Die Rohrleitungen einer Fußbodenheizung sind so aufgebaut, dass sie die Wärme des Heizungswassers in alle Richtung gleich stark abstrahlen. Also einmal rundherum, 360°. Für die Effizienz der Anlage ist das allerdings nicht gut. Wir benötigen aber so viel nach oben abgestrahlte Wärme wie möglich. Nur so kommt sie auch in den zu beheizenden Räumen an. Und diese Aufgabe übernimmt die Dämmung. Sie reduziert den Wärmestrom nach unten und sorgt für eine deutliche Verringerung der Wärmeverluste. So liefert die Fußbodenheizung bei gleicher Leistung mehr Ergebnis, als wenn sie ungedämmt arbeiten müsste.
• Trittschalldämmung: Dämmplatten sind in der Regel sehr stabil und robust. Das hat den Vorteil, dass sie nicht nur die Wärme gut in die notwendige Richtung lenken, sondern auch den Trittschall dämpfen können. Sie unterbinden den Körperschall und hindern die Trittgeräusche daran, sich auszubreiten. Sollten Sie Nachbarn unter Ihrer Wohnung haben, freuen die sich besonders über diese Fähigkeit.
• Lastverteilung: Auf dem Unterboden eines Raumes lastet ein enormes Gewicht. Rohrleitungen, Estrich, Bodenbelag, Möbel, Bewohner – da kommt schon einiges zusammen. Die Dämmung hat somit auch die Aufgabe, diese Belastung gleichmäßiger zu verteilen und den Unterboden dadurch ein wenig zu entlasten. Wichtig ist, dass die Dämmplatten durch das Gewicht nicht zusammengedrückt werden, eine hohe Materialstabilität ist deshalb Grundvoraussetzung.

Dämmung einer Fußbodenheizung: So bestimmten Sie die passende Stärke

Eine Fußbodenheizung soll eine möglichst niedrige Aufbauhöhe aufweisen. Nur so ist sichergestellt, dass sie in den unterschiedlichsten Szenarien zum Einsatz kommen kann. Die wenig überraschende Faustregel lautet dabei: Je niedriger die Aufbauhöhe, desto besser.

Der limitierende Faktor in der ganzen Angelegenheit ist die Technik. Die Dämmung muss eine bestimmte Mindeststärke haben, damit sie ihre Aufgabe(n) zur vollsten Zufriedenheit erfüllen kann. Festgelegt sind diese Standards in der DIN EN 1264-4. Im Kapitel „Raumflächenintegrierte Heiz- und Kühlsysteme mit Wasserdurchströmung – Teil 4: Installation“ sind die diversen Wärmeleitwiderstände für verschiedenste Einsatzbereiche vor. Zentraler Faktor ist dabei jener Raum, der sich unter der Fußbodenheizung befindet.

Ein Überblick:

Was ist der R-Wert?

Der R-Wert gibt Auskunft über das notwendige Dämmvermögen eines Materials aus. Relevante Variablen sind dabei die Wärmeleitfähigkeit und die Stärke der Fußbodenheizungsdämmung. Zur Berechnung wird die Stärke durch die Wärmeleitfähigkeit geteilt. Der R-Wert wird dafür genutzt, die mögliche Mindeststärke der Dämmung zu berechnen.

Ein Beispiel:

In einem Wohnzimmer über einem unbeheizten Keller soll eine Fußbodenheizung verlegt werden. Laut Tabelle muss der R-Wert bei 1,25 liegen. Für die Dämmung kommen EPS-Dämmplatten zum Einsatz, die eine Wärmeleitfähigkeit von 0,032 W/mK aufweisen. Diese beide Werte multipliziert ergeben die Aufbauhöhe. In diesem Fall lautet die Rechnung 1,25 * 0,032 = 0,04 Meter. Die Dämmung muss somit 40 Millimeter stark sein.

Welche Komponenten einer Zusatzdämmung gibt es?

Zu den Komponenten einer Zusatzdämmung zählen Dämmplatten, (Estrich)Schüttungen, Randdämmstreifen und Trennschutzfolien. Welche Funktionen diese Komponenten übernehmen, zeigt Ihnen dieser Abschnitt.

Dämmplatten für die Fußbodenheizung

Das Herzstück der Dämmung, die alle oben angeführten Aufgaben (Wärmelenkung, Trittschalldämpfung, Lastverteilung) erfüllt. Moderne Dämmplatten sind aus Stoffen hergestellt, einfach zu verlegen, bieten eine Isolierung und einen hervorragenden Brandschutz. Die zwei häufigsten Materialoptionen sind EPS und PUR:

• EPS-Dämmplatten: Bestehen aus expandiertem Polystyrol (EPS) und sind die ideale Lösung für die Innendämmung von Decken und Bodenplatten. Die Hartschaumplatten erfüllen sämtliche gesetzlichen Anforderungen und sind für die Anwendung unter Estrichen geeignet. Der zulässige Temperaturbereich erstreckt sich dabei von -30 bis +80 °C. EPS-Dämmplatten sind frei von FCKW, HFCKW und HBCD, sie weisen eine Druckspannung/Festigkeit von 100 kPa auf und halte somit selbst härtesten Belastungen stand. In unserem Onlineshop finden Sie EPS-Dämmplatten in unterschiedlichsten Stärken, von 10 bis 60 mm.

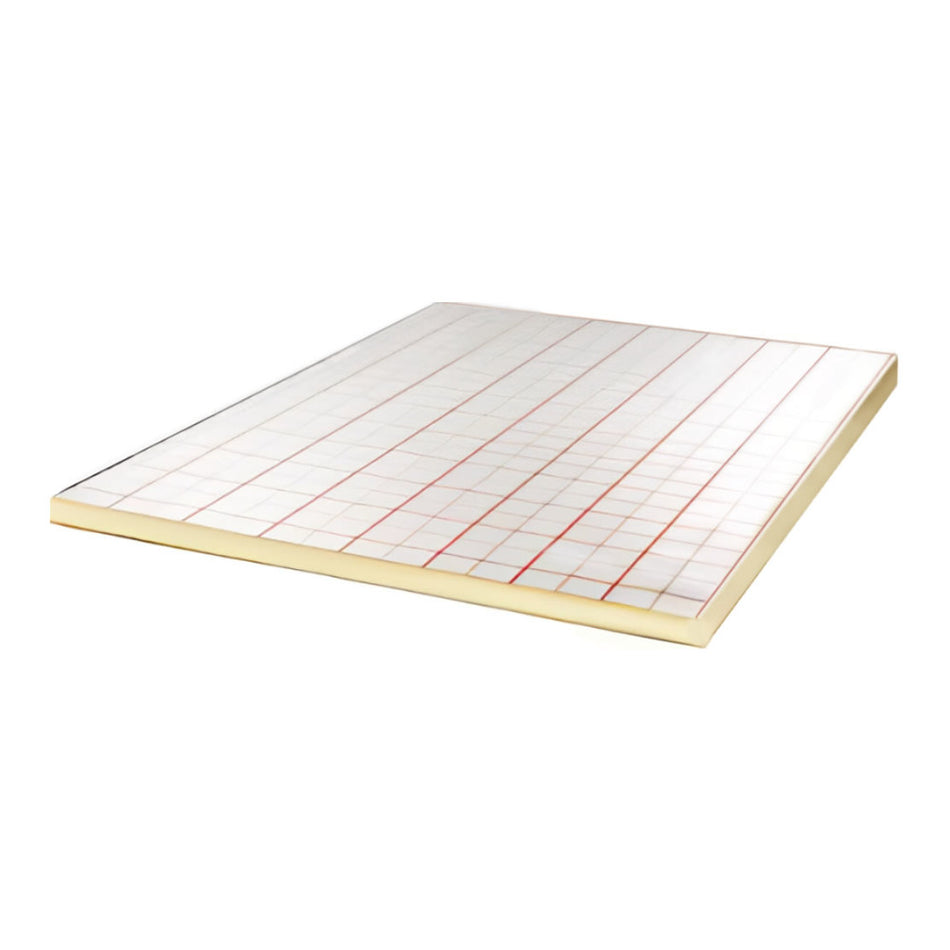

• PUR-Dämmplatten: Von vielen als „Zukunft der Dämmung“ bezeichnet, bestehen die Platten aus geschlossenzelligem Polyurethan-Hartschaum (PUR). Die Elemente sind für die Innendämmung von Decken oder Bodenplatten geeignet und überzeugen mit einer Innovation. Beide Seiten sind nämlich mit strukturierter Aluminiumfolie beschichtet – eine hervorragende Wärmebarriere. PUR-Dämmplatten erfüllen selbstverständlich auch sämtliche gesetzlichen Vorgaben hinsichtlich Effizienz und Brandschutz. Die Platten sind in unterschiedlichen Stärken erhältlich, von 20 bis 52 mm.

(Estrich)Schüttungen für die Fußbodenheizung

Bei Schüttungen handelt es sich um Materialkonglomerate, die sowohl in loser als auch in fester Form bzw. in unterschiedlichen Körnungsstärken erhältlich sind. Schüttungen werden üblicherweise unter der Dämmung ausgebracht und erfüllen gleich mehrere Aufgaben:

• Ausgleichen von Unebenheiten im Untergrund
• Höhenausgleich des Untergrunds
• Beitrag zur Wärmedämmung
• Beitrag zum Trittschallschutz

Bei losen Schüttungen verbinden sich die einzelnen Komponenten durch den Druck der darauf platzierten Fußbodenheizung bzw. des Fußbodenbelags und der Einrichtungsgegenstände. Gebundene Schüttungen enthalten zusätzlich noch ein Bindemittel und weisen deshalb eine besonders hohe Festigkeit auf. Schüttungen bestehen üblicherweise aus mineralischen Granulaten.

Randdämmstreifen für die Fußbodenheizung

Randdämmstreifen sind zwar unscheinbar, übernehmen im Gesamtsystem der Fußbodenheizung jedoch eine wichtige Aufgabe. Sie sorgen für die ordnungsgemäße Trennung des Estrichs von angrenzenden Bauteilen (Wänden, Säulen, Stufen etc.). Der Estrich der Fußbodenheizung darf sich nämlich auf keinen Fall mit seiner Umgebung verbinden. Vielmehr benötigt er Platz, um sich ausdehnen (und wieder zusammenziehen) zu können.

Der Estrich nimmt die von den Heizungsrohren abgestrahlte Wärme als Erster auf und gibt sie an seine Umgebung weiter. Durch diese Wärme dehnt er sich allerdings aus. Stößt er dabei auf starren Widerstand, entstehen Spannungen im Material, Risse können entstehen. Der Randdämmstreifen ist elastisch und nimmt die entstehenden Kräfte auf, ohne dabei selbst Schaden zu nehmen.

Trennschutzfolie für die Fußbodenheizung

Eine Fußbodenheizung besteht aus zahlreichen Schichten, von denen am Ende keine sichtbar ist. Wichtig sind sie dennoch alle. Wie etwa die Trennschutzfolie. Sie befindet sich üblicherweise zwischen dem Estrich und der Wärmedämmung. Sie sorgt dafür, dass etwaige Feuchtigkeit nicht in Bereiche vordringen kann, in denen sie nichts verloren hat. Die Folie erfüllt damit eine wichtige Schutzfunktion.

Zusatzdämmung für die Fußbodenheizung kaufen: Fazit

Eine Fußbodenheizung ohne Dämmung ist zwar möglich, aber eine sehr schlechte Idee! Nur mit einer Dämmung arbeitet das System am Optimum. Sie ist zuständig dafür, die Wärme in die richtige Richtung zu lenken und die Wärmeverluste so gering wie möglich zu halten. Dazu kommt ein wichtiger Beitrag zur Trittschalldämmung und zur gleichmäßigen Lastverteilung.
