Welche Funktion übernehmen Heizrohre in der Fußbodenheizung?

Die Rohre erfüllen im Gesamtsystem der Fußbodenheizung eine Doppelrolle: Einerseits transportieren Sie das erwärmte Heizungswasser zum angedachten Ort (und transportieren es von dort auch wieder ab). Andererseits gibt es keinen Ziel-Heizkörper: Der Heizkörper sind sie selbst. Sie geben die Wärmeenergie aus dem Wasser an den sie umschließenden Estrich ab, der speichert die Wärme und transportiert sie seinerseits gleichzeitig weiter an die Oberfläche, wo sie über den Fußbodenbelag in die Umgebungsluft übergeht. Eine entsprechend wichtige Rolle übernehmen die Rohre im Gesamt-Aufbau einer Fußbodenheizung.

Welche Eigenschaften haben Heizrohre für Fußbodenheizungen?

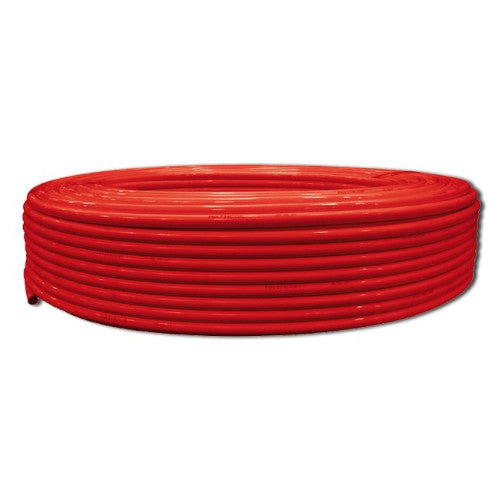

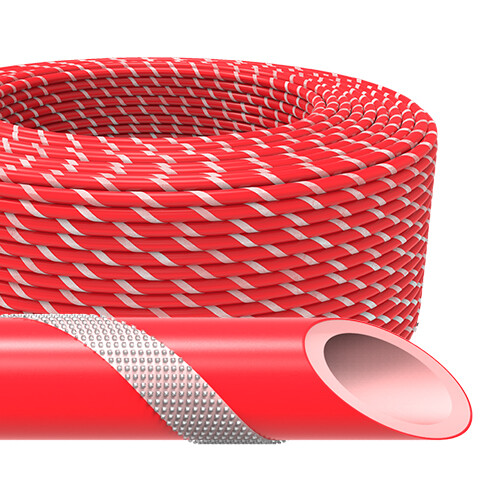

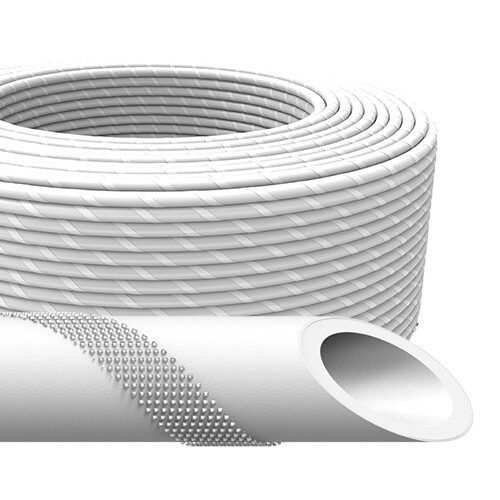

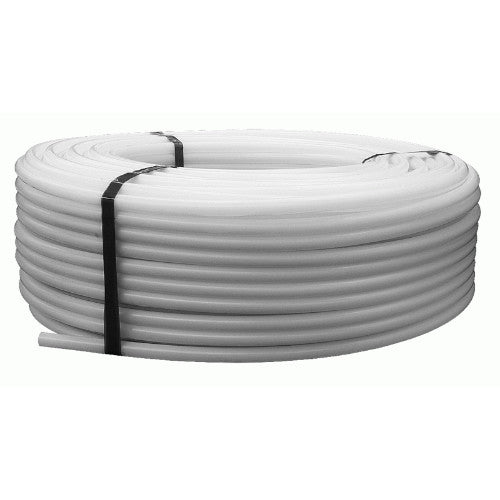

Rohre für Fußbodenheizungen sind in unterschiedlichen Längen und mit unterschiedlichen Durchmessern erhältlich. Ihre Gemeinsamkeit besteht darin, dass sie flexibel, korrosionsfrei und absolut hygienisch sind. Sie halten die für eine Fußbodenheizung typischen Temperaturen (bis zu 90 °C) und Druckverhältnisse (bis zu 6 bar) problemlos aus – selbst im Dauerbetrieb.

Weitere positive Eigenschaften:

• Sauerstoffdichtheit: Luft im Heizungskreislauf mindert die Performance der Anlage. Damit kein Sauerstoff in die Leitungen hineindiffundiert, sind Heizrohre in der Regel sauerstoffdicht nach DIN 4726.
• Biegeradius: Liegt üblicherweise im Bereich des fünffachen Außendurchmessers (5d). Ermöglicht eine mühelose Verlegung und die problemlose Anpassung an die unterschiedlichsten Gegebenheiten.
• Mehrschichtigkeit: Rohre für Fußbodenheizungen sind mehrschichtig aufgebaut. Nur auf diese Weise sind Verlegekomfort und Betriebssicherheit gleichermaßen garantiert.

Welches Zubehör gibt es für Heizrohre der Fußbodenheizung?

Kalibrierer (mit Entgrater)

An einem gewissen Punkt der Montagearbeiten kommen Sie nicht darum herum, die Heizungsrohre zuzuschneiden. Dabei kommt es unweigerlich zu einer Deformierung des Rohres. Wird diese nicht behoben, wäre die Dichtheit nicht mehr garantiert.

Verhindern lässt sich das durch den Einsatz eines Kalibrierers. Der passende Aufsatz wird in das deformierte Rohrende eingeführt, der Kalibrierer mehrmals gedreht – und schon ist die Öffnung wieder perfekt rund. Ein unverzichtbares Gadget also für die Montage einer Fußbodenheizung. Kalibrierer verfügen üblicherweise über mehrere Aufsätze für unterschiedlichste Rohrdurchmesser.

Nach dem Zuschneiden eines Rohres ist dessen Ende meist nicht nur verformt, es ist auch „ausgefranst“. Splitter und Kanten stellen eine Gefahr bei der Weiterverarbeitung dar und beeinträchtigen ebenfalls die Dichtheit einer Rohrverbindung. Hier kommt der sogenannte Entgrater zum Einsatz. Dieser entschärft all diese Problemstellen.

Rohrschneidezange

Diese garantiert eine präzise Ablängung von Heizungsrohren – und das komplett ohne Gratbildung! Die Zange wurde genau für diesen einen Arbeitsschritt entwickelt und ist für Elemente mit einem Durchmesser von 14 bis 32 mm geeignet. Die Zange längt die Rohre in einem rechten Winkel ab und liefert somit jedes Mal aufs Neue wieder perfekte Ergebnisse.

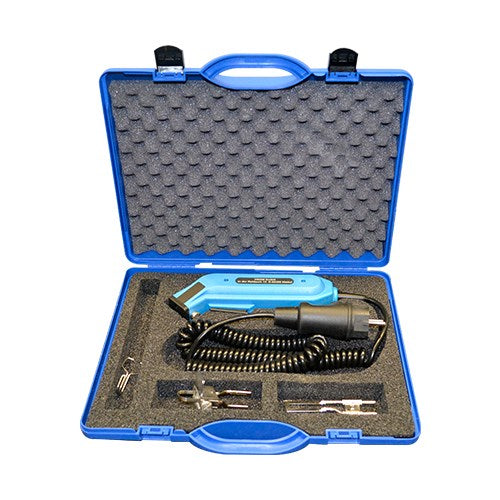

Heißschneidegerät

Neben der klassischen Rohrschneidezange das zweite Werkzeug, um Rohrleitungen auf die gewünschte Dimension abzulängen. Dieses Gerät ermöglicht eine einfache und schnelle Anpassung der neuen Fußbodenheizung an jeden beliebigen Raum. Die Schneidspitze erlaubt es, ohne Probleme neue Rohrkanäle mit einer Nut einzuschneiden oder Elemente zu kürzen. Ausgelegt für Mehrschichtverbundrohre mit der Dimension 16x2 mm.

Rohrabroller

Rohre für die Fußbodenheizung kommen üblicherweise in Rollen von mehreren hundert Metern. Sie passend und ohne lästige Verdreher auszurollen, stellt eine große Herausforderung dar. Eine, die nur mit viel Aufwand und Muskelkraft gemeistert werden kann. Für Erleichterung sorgt in diesem Fall ein sogenannter Rohrabroller.

Das Gerät ermöglicht ein drallfreies und sicheres Abrollen des Heizrohres und ist für Elemente mit einem Durchmesser von 14 bis 20 mm ausgelegt.

Die vier separaten Fußplatten ermöglichen ein rutschfestes Abziehen der Rohrleitungen.

Der mitdrehende Kopfteil des Rohrabrollers verhindert die Verdrillung der einzelnen Rohre.

Rohrführung

Wer Rohre für eine Fußbodenheizung verlegt, trifft früher oder später in jedem Raum auf Hindernisse. Seien es Ecken, Säulen oder andere Elemente. Auch Wanddurchbrüche oder Verteilerzuführungen stellen den ausführenden Hand-/Heimwerker vor Herausforderungen. Um diese zu meistern, existiert eine Vielzahl an unterschiedlichen Rohrführungen. Unverzichtbare Bauteile, um einen jahrzehntelangen problemlosen Betrieb zu garantieren.

Natürlich können Sie auch versuchen, Winkel, Ecken und andere Herausforderungen ohne die entsprechenden Bauteile zu überwinden.  Kurzfristig mag sich zwar Erfolg einstellen, allerdings nimmt das Leitungsmaterial garantiert Schaden. Eher früher als später entstehen deshalb Leckagen, Ausbesserungsarbeiten werden unausweichlich. Deshalb unbedingt in Rohrführungskomponenten investieren.

Ein kurzer Überblick über die wichtigsten Produkte in diesem Bereich:

• Rohrführungsbogen/Winkelspangen: Aus Kunststoff gefertigte Komponente, um eine 90°-Umlenkung eines Heizrohres zu ermöglichen. Stauchungen und Beschädigungen an der Leitung werden dadurch verhindert. Führungsbögen und Winkelspangen sind sowohl in offener als auch in geschlossener Ausführung erhältlich. Achten Sie bei der Auswahl unbedingt darauf, dass der Durchmesser Ihrer Heizungsrohre kompatibel mit dem Bogen/der Spange ist.

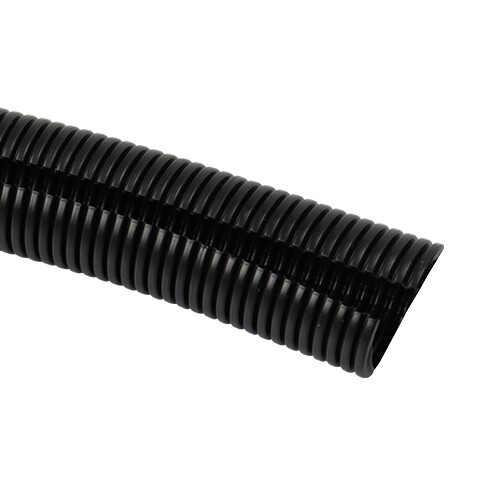

• Dehnungsfugenschutzrohr: In manchen Umgebungen verlaufen die Rohrleitungen einer Fußbodenheizung über Schnittstellen. Die sogenannten Dehnungsfugen verhindern Risse, die dann entstehen, wenn sich bestimmte Baumaterialien (z. B. Beton oder Holz) ausdehnen und zusammenziehen. Müssen die Rohre der Fußbodenheizung dort durchgeführt werden, bekommen sie es ebenfalls mit dieser Bewegung zu tun. Um die davon ausgehende Gefahr zu verhindern, ist es mehr als empfehlenswert, ein Dehnungsfugenschutzrohr einzusetzen und das Heizungsrohr durch ebendieses verlaufen zu lassen. Das Schutzrohr nimmt die Bewegung der Materialien auf und hält die dabei entstehenden Kräfte vom weicheren Heizungsrohr fern.
• Klemmschiene: Abhängig vom jeweiligen System gibt es zahlreiche Möglichkeiten, die Heizungsrohre dort zu fixieren, wo man sie gerne haben möchte. Eine sehr beliebte Variante sind sogenannte Klemmschienen. Dabei handelt es sich im Grunde um nichts anderes als Führungsschienen, die dank ihrer besonderen Konstruktion einfach und ohne viel Aufwand an einem beliebigen Ort montiert werden können. Klemmschienen sind üblicherweise selbstklebend, verfügen allerdings über Bohrungen für die zusätzliche Bodenbefestigung mittels Haltenadel. Dank praktischer Steckverbindungen lassen sich Klemmschienen quasi beliebig verlängern.

Verbindungen, Kupplungen, Verschraubungen

Während der Montage einer Fußbodenheizung werden Sie nicht daran vorbeikommen, da und dort Verbindungen herzustellen. Kupplungen und Verschraubungen verschiedenster Art machen den Betrieb einer Flächenheizung überhaupt erst möglich. An unterschiedlichen Punkten im System sind allerdings unterschiedliche Verbindungen nötig. Die wichtigsten im Schnelldurchlauf:

• Klemmringverschraubung: Kommt hauptsächlich dann zum Einsatz, wenn die Rohre der Fußbodenheizung mit den Verteilern oder den Heizkreisverteilern verbunden werden sollen. Klemmringverschraubungen bestehen meist aus folgenden drei Komponenten:
  • Rohr
  • Klemmring
  • Überwurfmutter

Erst durch das Festziehen der Überwurfmutter wird der Klemmring so stark an das Rohr geklemmt, dass eine sichere und dichte Verbindung entsteht. Klemmringverschraubungen sind in verschiedenen Ausführungen erhältlich und unterscheiden sich zum Beispiel hinsichtlich des passenden Rohrdurchmessers oder der Gestaltung der Anschlussmechanik.

• Verbindungskupplung: Verbindungskupplungen sind dazu da, um zwei Rohre der Fußbodenheizung miteinander zu verbinden. Geeignet für Kunststoff- und Mehrschichtverbundrohre.
• Presskupplung: Dient wie die Verbindungskupplung der Verbindung zweier Rohrenden. Besteht aus langlebigem und hochwertigem Material und kommt abseits des Heizungsbaus in vielen anderen Bereichen zum Einsatz, in denen teilweise besonders hohe Hygieneanforderungen bestehen.
• Kupplungsnippel: Im Gegensatz zur Presskupplung werden hier die zu verbindenden Komponenten nicht aufeinander gepresst, sondern miteinander verschraubt. Kupplungsnippel verfügen deshalb beidseitig über Gewinde (meist ¾“ Eurokonus) und bestehen üblicherweise aus Messing.

Rohre und Rohrzubehör kaufen: Fazit

Heizungsrohre spielen bei einer Fußbodenheizung eine immens wichtige Doppelrolle. Sie ermöglichen nicht nur den gefahrlosen Transport des erhitzten Wassers. Da Flächenheizungen komplett ohne Radiatoren auskommen, fungieren die Leitungen gleichzeitig auch als „Heizkörper“. Sie geben die Wärmeenergie an ihre Umgebung ab, von wo sie vom Estrich an den Fußbodenbelag weitergeleitet werden. Entsprechend wichtig ist es, sich in diesem Bereich auf Qualität zu setzen – Sowohl bei den Rohren selbst als auch bei Schneide- und Abrollwerkzeuge, Kalibrierer, diversen Rohrführungen und Schutzelementen sowie Verschraubungen und Kupplungen.
