Zubehör für Heizkreisverteiler: Anschlusskomponenten

Der Anschluss der Fußbodenheizung an den zentralen Wärmeerzeuger ist ein besonders wichtiger Abschnitt. Nur wenn hier mit Präzision gearbeitet wurde, liefert die gesamte Anlage auch ihre maximal mögliche Leistung.

Verteilerregelstationen

Wer seine Fußbodenheizung an eine vorhandene Heizungsanlage anschließen möchte, steht vor mehreren Herausforderungen. Eine davon ist das Problem mit der Temperatur. Klassische Heizungsanlagen benötigen eine höhere Vorlauftemperatur als eine Fußbodenheizung. Die wichtige Aufgabe der entsprechenden Regulierung übernehmen die sogenannten Regelstationen.

Die Apparaturen unterscheiden sich dabei hauptsächlich, was die Leistung und die damit beheizbare Fläche angeht.

Zum Lieferumfang zählen dabei folgende Komponenten:

• Umwälzpumpe
• Thermometer
• Befestigungshalterung/Wandkonsole
• Ventile

Dazu kommen je nach Modell noch weitere Bestandteile. Studieren Sie vor der Kaufentscheidung die jeweilige Liste genau und achten Sie darauf, dass die Verteilerregelstation auch wirklich zu Ihrem Projekt und Ihrer Fußbodenheizung passt.

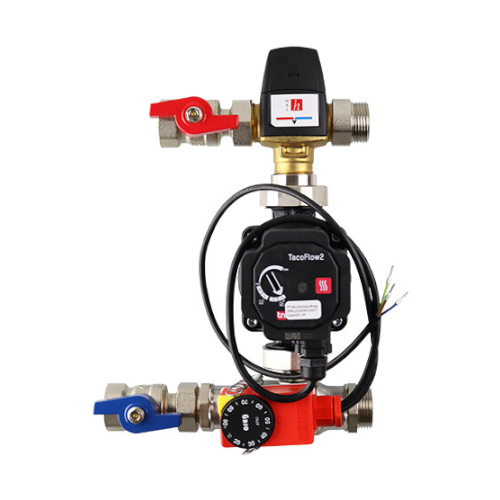

Festwertregelset

Müssen Heizungsanlagen die Wärmeabgabe sowohl für Verbraucher mit hoher Vorlauftemperatur (z. B. Heizkörper) als auch für Niedertemperatur-Heizflächen (z. B. Fußbodenheizung) bereitstellen, kommen diese Bauteile zum Einsatz. So wird garantiert, dass beide Optionen mit dem zuvor festgelegten Sollwert versorgt werden. Üblicherweise erfolgt der Einbau der Bauteile direkt am Heizkreisverteiler.

Achtung: Wer sich dazu entschließt, ein Festwertregelset einzubauen, muss den Verteilerschrank eine Nummer größer wählen als normal. Nur so hat die Technik auch wirklich im Schutzkasten Platz.

Ladeventileinheit

Sorgt während des gesamten Verbrennungszyklus für eine hohe Rücklauftemperatur zum Kessel. Daraus ergibt sich ein höherer Wirkungsgrad des Kessels, verringerte Teerbildung im Inneren und somit eine verlängerte Lebensdauer des Kessels. Dank der hohen Verbrennungstemperatur wird außerdem das Emissionsverhalten optimiert – besonders dann, wenn die Einheit über eine integrierte Hocheffizienzpumpe verfügt.

Anschlussgruppe

Bei Anschlussgruppen handelt es sich um praktische Bauteile für die (nachträgliche) Montage von zusätzlichen Komponenten. Sie würden gerne einen Wärmemengenzähler integrieren? Dank dieser Komponenten überhaupt kein Problem. Der Anschluss funktioniert dabei ganz einfach über den Kugelhahn des Verteilers.

Kugelhahn

Der Kugelhahn ist seit ewigen Zeiten die Option, wenn es um das Absperren bzw. das Öffnen von Rohrleitungen geht. Einfach den Hebel in die gewünschte Position bringen und schon läuft oder stoppt das Wasser.

Gruppenventil

Ein für den Abgleich hydraulischer Systeme konzipiertes Bauteil, das man speziell in Fußbodenheizungen sowie traditionellen Heizungs- und Kühlsystemen findet. Manche Modelle verfügen über eine zusätzliche Funktion, die einen zusätzlichen Einsatz als Absperrventil ermöglichen, ohne dass die Einstellungen bezüglich des Volumenstroms verlorengehen.

Zubehör für Heizkreisverteiler: Ventile und Regler

Ventile und Regler sorgen für den richtigen „Flow“ in Ihrer Fußbodenheizung. Sie regeln den Wasserdurchfluss und somit die Temperatur im System.

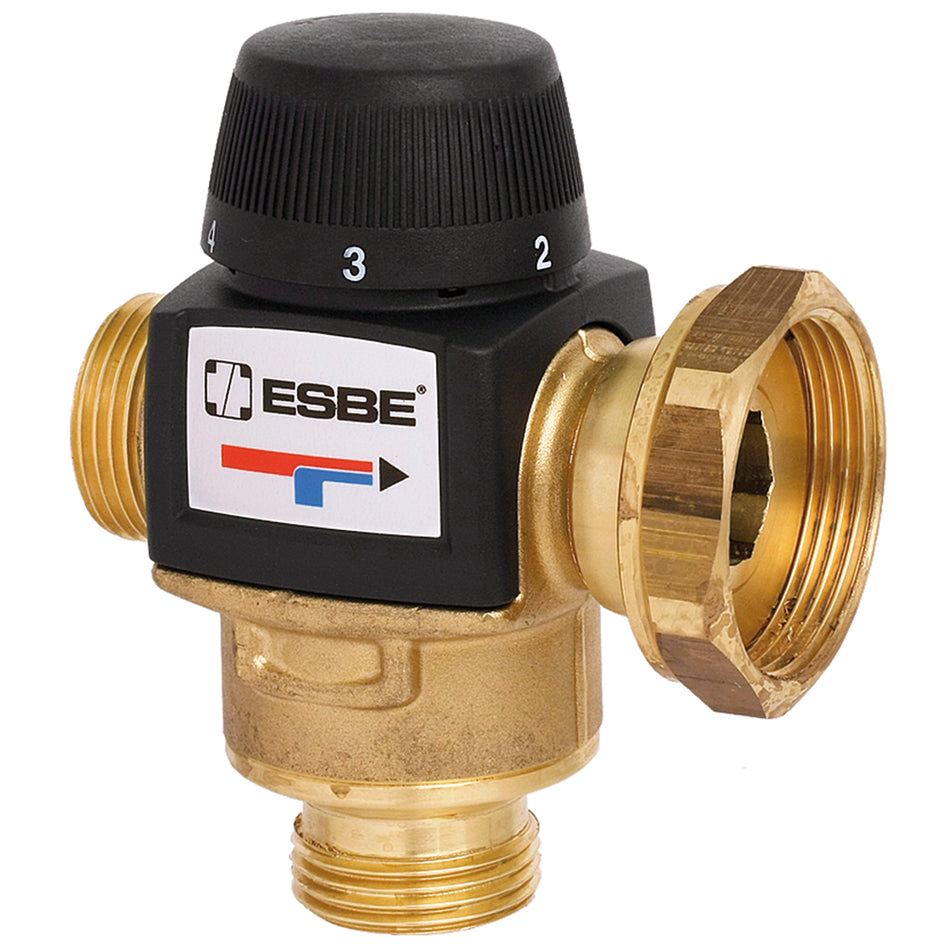

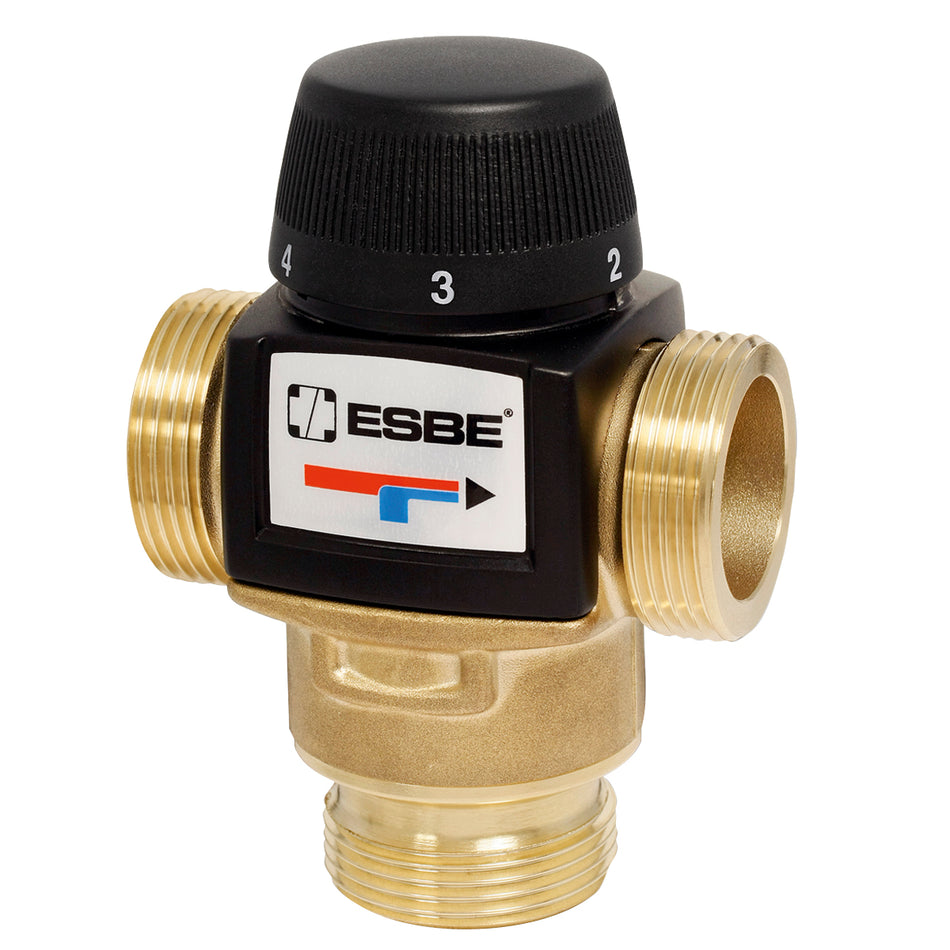

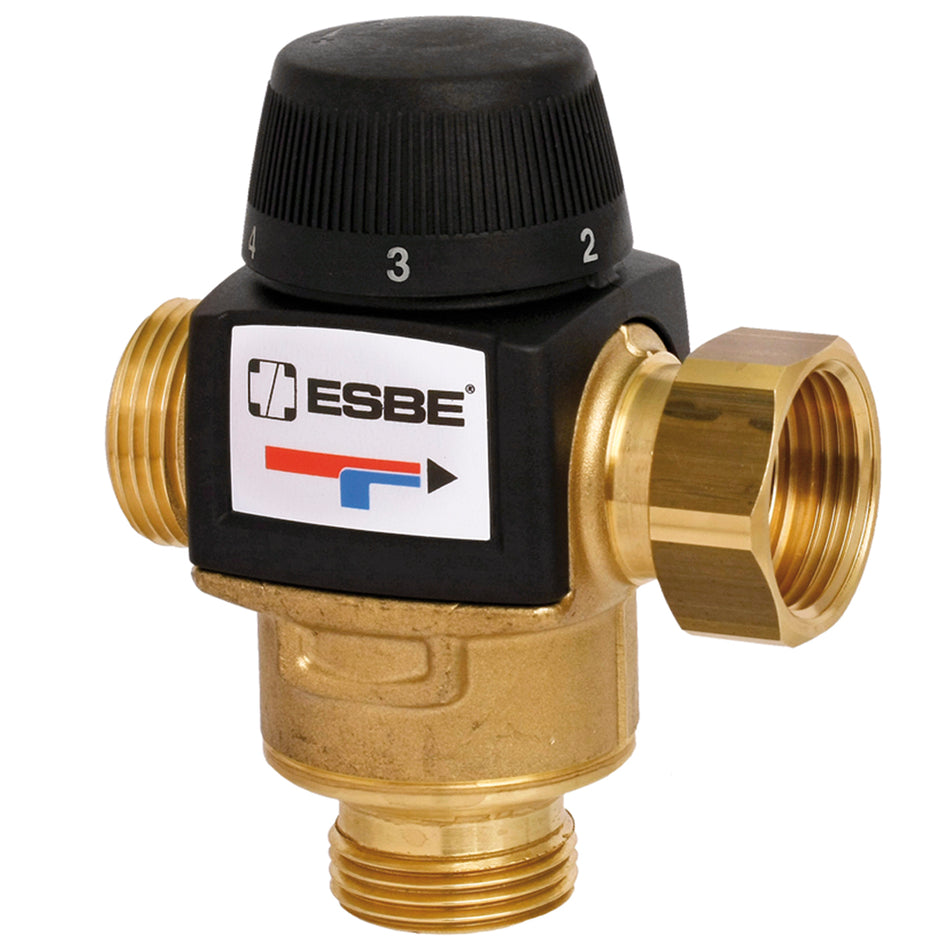

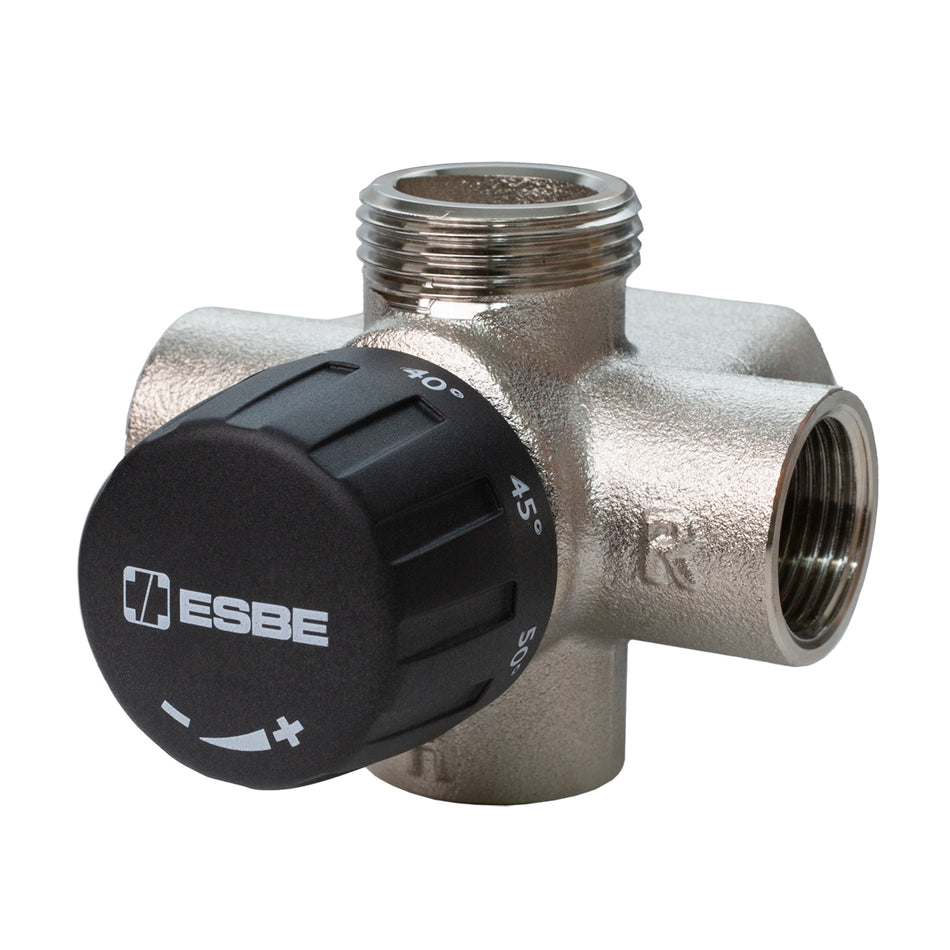

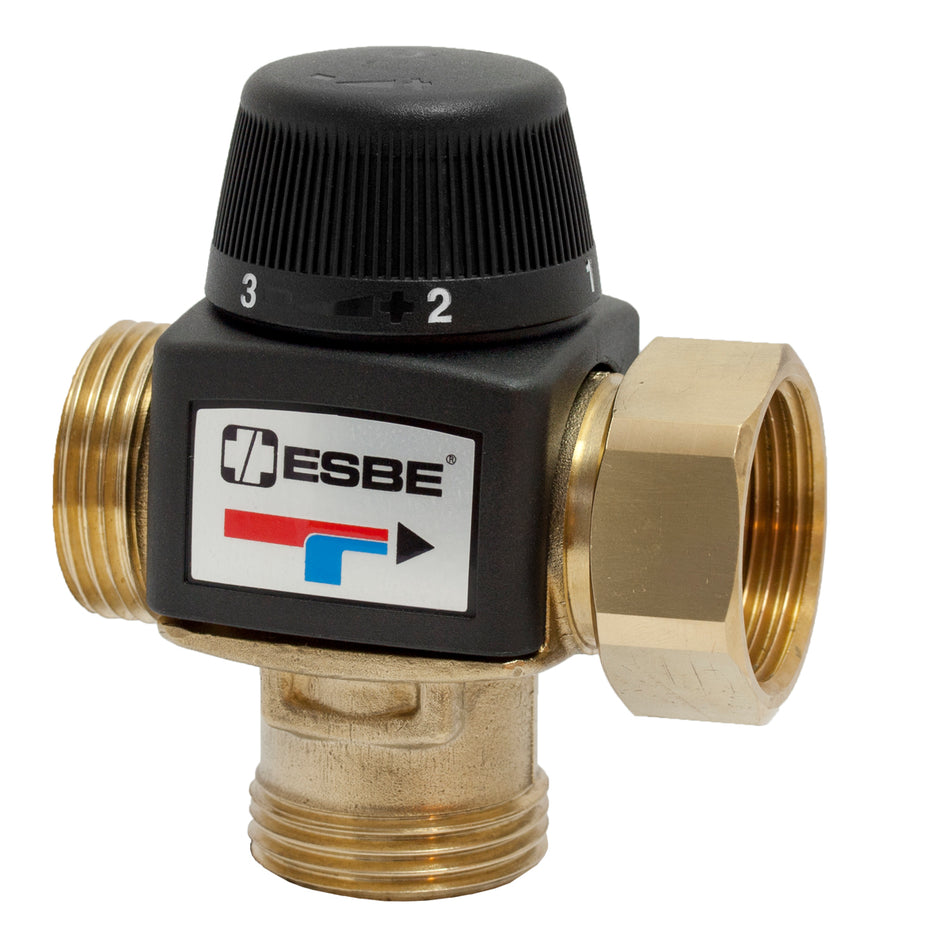

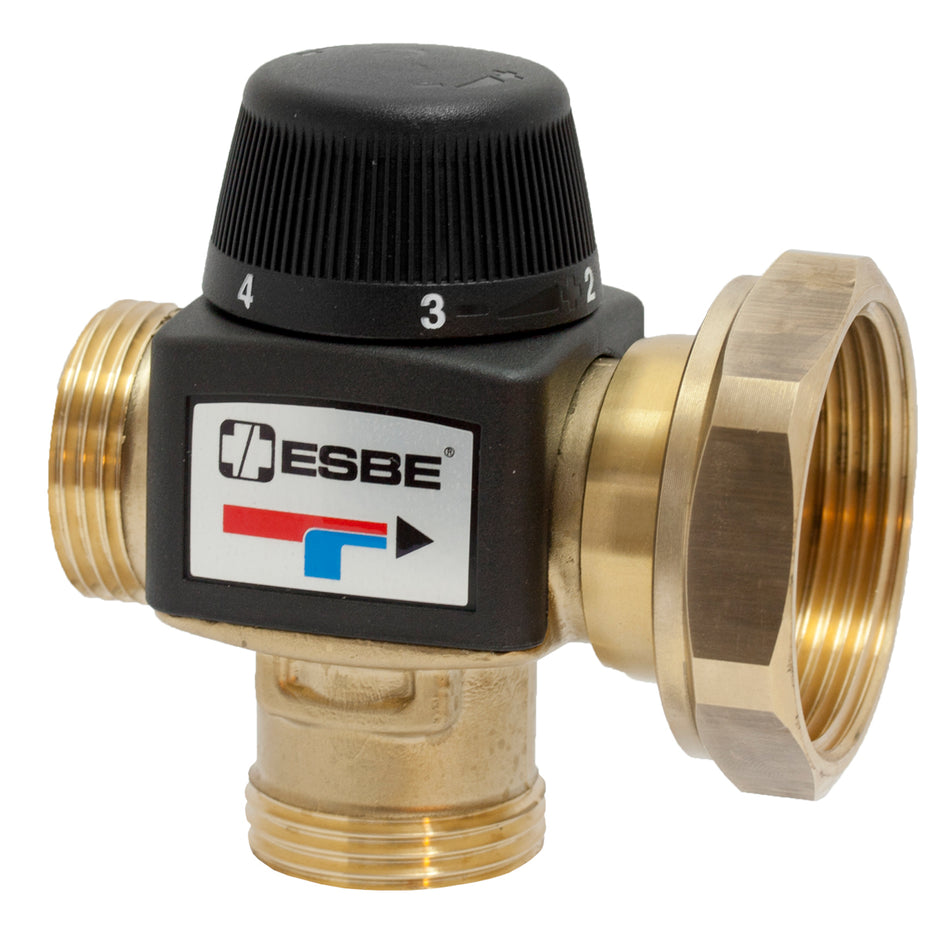

Mischventil

Um das Heizungswasser auf die gewünschte Temperatur zu bringen, werden der heiße Vorlauf und der kühlere Rücklauf vermischt. Diese Aufgabe übernimmt das Mischventil. Besonders hochwertige Modelle verfügen über eine Verbrühschutzfunktion. Wird die Kaltwasserzufuhr unterbrochen, kommt es automatisch zu einer Kappung der Warmwasserzufuhr. So wird sichergestellte, dass die Rohrleitungen und der Fußbodenbelag es nicht mit übermäßig hohen Temperaturen zu tun bekommen und eventuell Schaden nehmen.

Die Bauteile sind auch unter der Bezeichnung „Mischautomat“ bekannt. In beiden Fällen wird die angestrebte Temperatur üblicherweise über einen Drehknauf eingestellt.

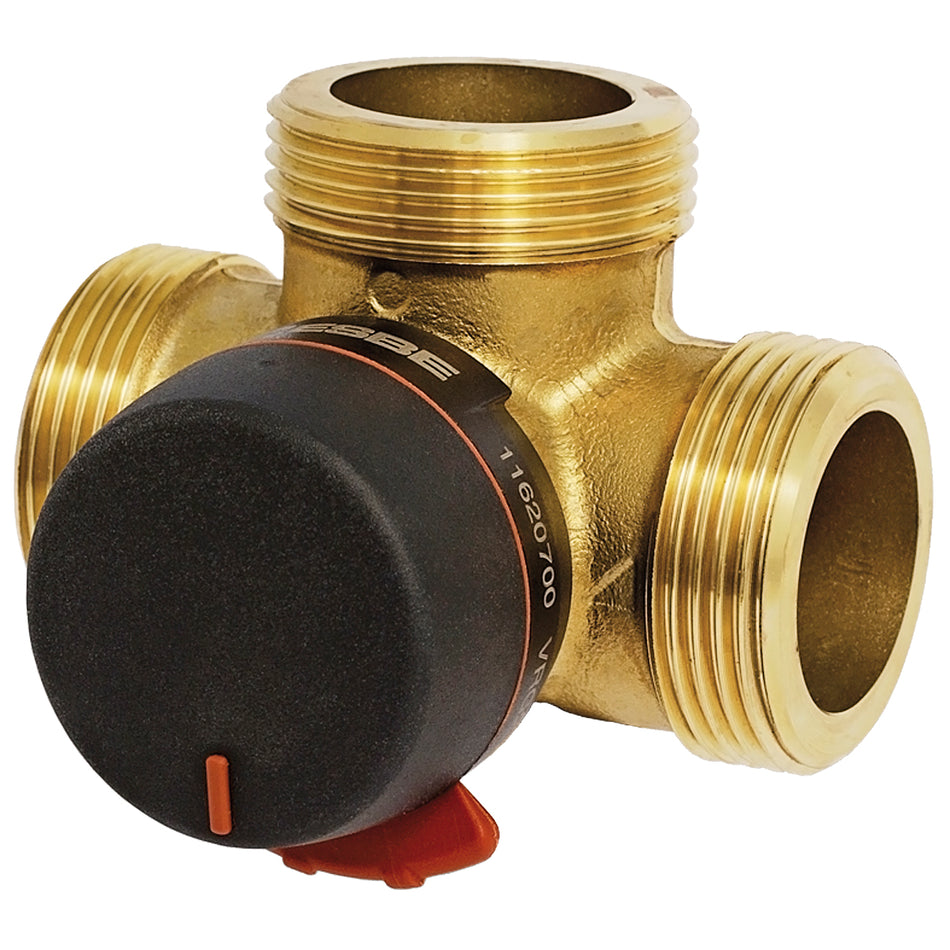

3-Wege-Steuerventil

Ermöglicht eine hervorragende Misch- und Doppelmischleistung in Parallelanwendungen und ist ideal für die perfekte Abstimmung von Ventilen und Stellmotoren. Dieses 3-Wege-Steuerventil verfügt über einen integrierten Bypass und in diesem Zusammenhang über einen einstellbaren Durchfluss, der ein Leistungsvermögen von 50 % des Mischers aufweist.

Ventiladapter

Der einfachste Weg, um Stellantriebe oder Heizkörperthermostate auf Ventilen zu montieren. Manchmal möchte man seine Fußbodenheizung erweitern bzw. neue Funktionen hinzufügen. Dieser praktische Ventiladapter hilft bei der Umsetzung in der Praxis. Moderne Modelle bieten dank eines innovativen Klickverschlusses eine besonders einfache Montage. Werkzeug brauchen Sie dafür nicht.

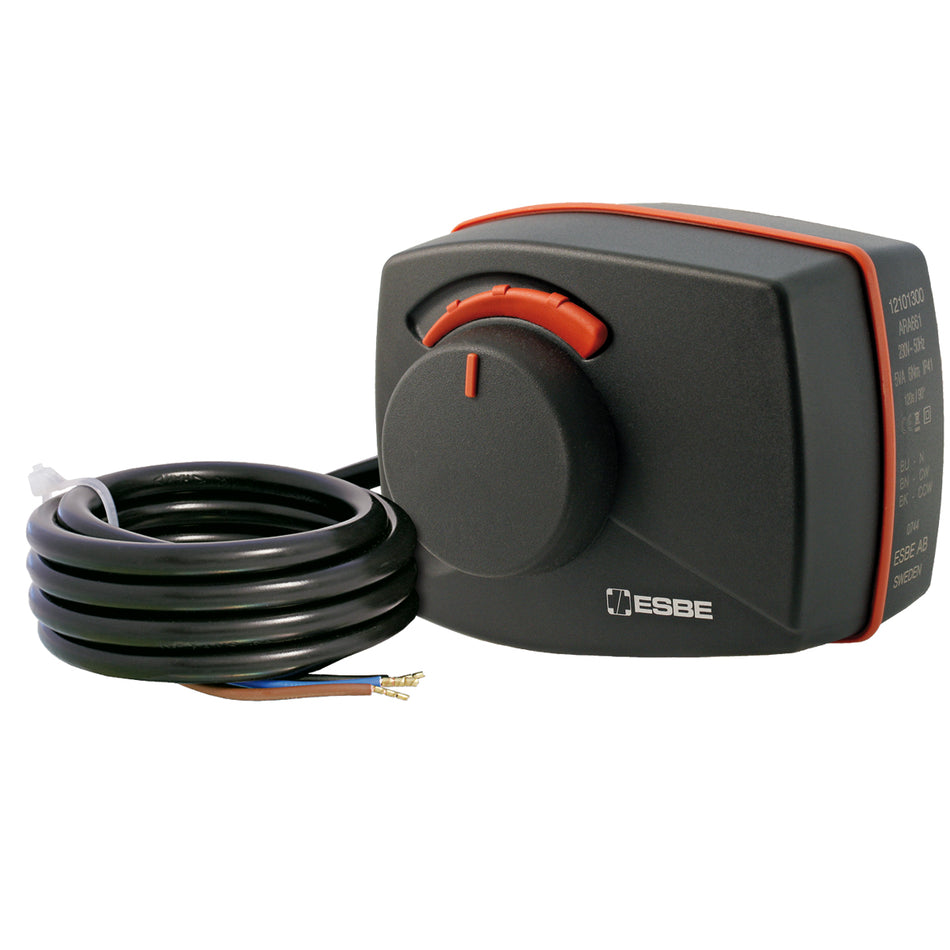

Stellmotorregler

Um die Temperatur der Fußbodenheizung regeln zu können, braucht es sogenannte Stellmotoren. Diese Antriebe öffnen oder schließen die Ventile, je nach Bedarf. Angetrieben werden sie von Stellmotorreglern. Diese Bauteile sind zentral für den Betrieb von Mischern und somit eben – wie bereits erwähnt – für die Regulierung der Fußbodenheizungstemperatur.

Eines der wichtigsten Unterscheidungsmerkmale zwischen den vorhandenen Optionen ist jenes zwischen 2- und 3-Punkt-Steuersignalen:

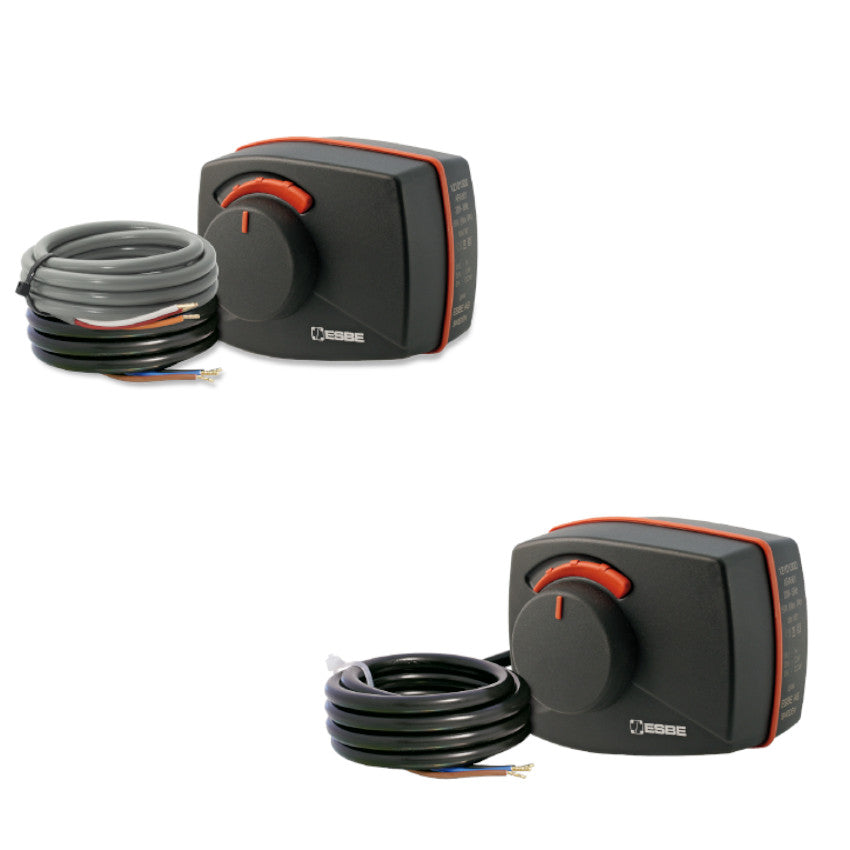

• 2-Punkt-Stellmotor: Hier haben wir es mit einem sehr einfachen Regler zu tun. Er kennt nur zwei Ausgangswerte (deshalb „2-Punkt“): An und Aus. Der Ausgang wird abgeschaltet, wenn ein zuvor eingestellter Sollwert von einem Ist-Wert überschritten wird. Sinkt der aktuelle Wert unter den Sollwert, schaltet der Regler den betreffenden Ausgang wieder ein. Das hat den Nachteil, dass die Anlage entweder nur volle Leistung bringt oder ausgeschaltet ist. Der Sollwert wird nie dauerhaft eingehalten. Für Anwendungen, die keine hohe Genauigkeit erfordern, im Grunde kein Problem.
• 3-Punkt-Stellmotor: In diesem Fall gibt es nicht nur ein entweder/oder. Dreipunktregler kennen drei Ausgangswerte. Sie sind so ausgelegt, die Ausgangsgröße entweder positiv oder negativ zu beeinflussen – oder gar nicht. Zu finden sind die Motoren meist dort, wo auch gekühlt werden kann. Also zum Beispiel bei Warmwasser-Fußbodenheizungen. Sehen wir uns die Funktionsweise anhand eines konkreten Beispiels näher an.
  • Temperatur fällt unter 17 °C: Heizung startet
  • Temperatur übersteigt 19 °C: Heizung stoppt
  • Temperatur übersteigt 23 °C: Kühlung startet
  • Temperatur fällt unter 21 °C: Kühlung stoppt

Das hat zur Folge, dass die Temperatur im Raum immer zwischen 17 und 23 °C pendelt. Der Sollwert wird nie konstant eingehalten, dafür bietet das Gerät eine Funktion mehr als der 2-Punkt-Stellmotor.

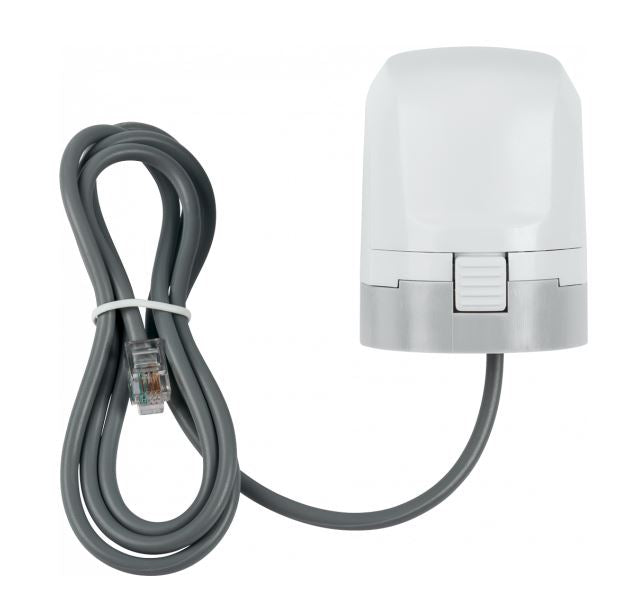

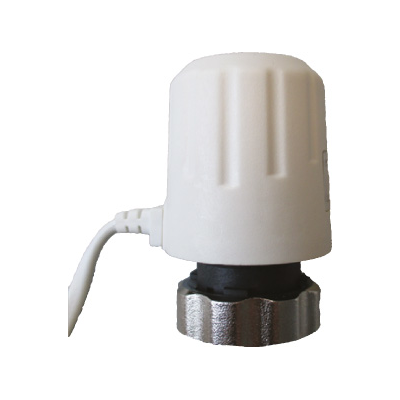

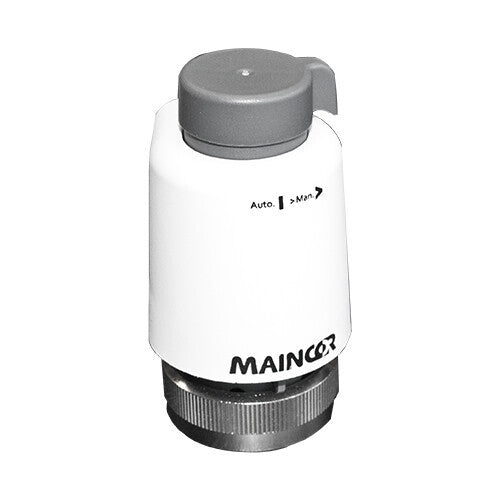

Stellantrieb

Im System „Fußbodenheizung“ spielen viele kleine und große Komponenten eine wichtige Rolle. Stellantriebe gehören zu den eher unscheinbaren Bauteilen, ohne die aber nichts gehen würde. Sie sind für das Öffnen und Schließen der Regelventile zuständig und spielen somit eine wichtige Rolle bei der exakten Temperaturregulierung.

Zubehör für Heizkreisverteiler: Weitere Komponenten

Neben den zwei bereits vorgestellten großen Kategorien sind in unserem Onlineshop noch zahlreiche weitere Zubehörkomponenten für Ihre Fußbodenheizung zu finden. Sie helfen unter anderem bei der Ermittlung von Wasserdurchflussmengen oder beim Verhindern von Kondenswasser.

Durchflussmengenmesser

Um das Verteilersystem Ihrer Fußbodenheizung einregulieren zu können, müssen Sie sich einen Überblick über die entsprechenden Durchflussmengen verschaffen. Am einfachsten gelingt das mit diesem Bauteil. Der Durchflussmengenmesser ermöglicht eine präzise und bequeme Einstellung der erforderlichen Wassermengen in den Heiz- und Kühlkreisen. Moderne Modelle lassen sich dabei problemlos in den Vorlaufbalken integrieren. Durchflussmengenmesser garantieren die optimale Verteilung der Heizenergie und einen wirtschaftlich sinnvollen Betrieb Ihrer Fußbodenheizung.

Klemmringverschraubung

Um ihre Aufgabe überhaupt erfüllen zu können, müssen die Rohre einer Fußbodenheizung an den Heizkreisverteiler angeschlossen werden. Das funktioniert in der Regel über Klemmringverschraubungen. Diese Bauteile bestehen aus drei Komponenten:

• Rohr
• Klemmring
• Überwurfmutter

Das Rohr wird an den Heizkreisverteiler montiert. Um die Dichtheit der Konstruktion auch wirklich zu garantieren, folgt das Anziehen der Überwurfmutter. Dieser Vorgang presst den Klemmring fest um das Rohr, es entsteht eine sichere und dichte Verbindung.

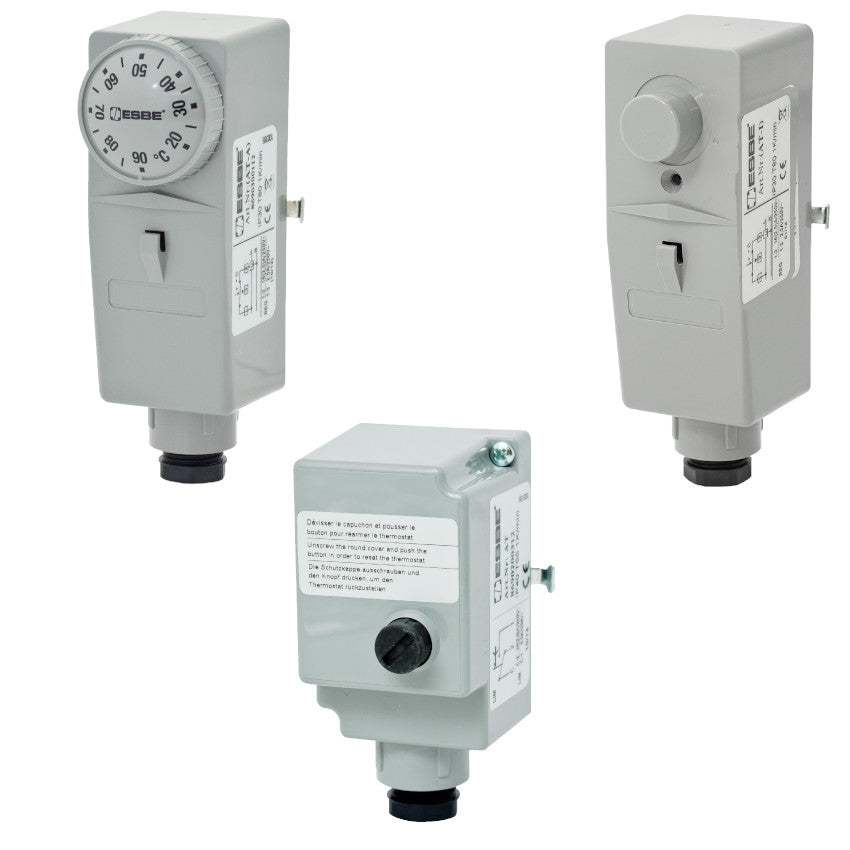

Anlegethermostate

Das System „Fußbodenheizung“ ist ein komplexes. An unterschiedlichen Punkten herrschen dabei unterschiedliche Temperaturen. Dem Besitzer sind diese Feinheiten in der Regel meist egal, dennoch braucht es Möglichkeiten, um die jeweiligen Werte im Auge zu behalten. Eine dieser Optionen sind Anlegethermostate. Diese Bauteile werden an einer beliebigen Fläche angebracht (z. B. Rohr, Verteilerbalken etc.) und messen an eben dieser Oberfläche die Temperatur. Das ist etwa dort sinnvoll, wo die Bildung von Kondenswasser verhindert werden soll. Anlegethermostate dienen der temperaturabhängigen EIN/AUS-Steuerung elektrische Geräte (z. B. Pumpen, Kessel etc.).

Dazu kommen noch weitere kleine und große Einzelbauteile wie etwa Einschraubteile, Verbindungsnippel oder Adapter für den Fühlerdirekteinbau.

Zubehör für Heizkreisverteiler kaufen: Fazit

Heizkreisverteiler übernehmen eine der wichtigsten Funktionen überhaupt im Gesamtsystem „Fußbodenheizung“. Damit sie ihre Aufgaben auch zu Ihrer vollsten Zufriedenheit erfüllen können, müssen viele einzelne Komponenten perfekt zusammenarbeiten. Im Angebot gibt es eine breite Auswahl an Zubehör für Ihre Heizkreisverteiler – Verteilerregelstationen, Anlegethermostate, Mischautomaten, Stellmotorenregler, Stellantriebe und Kugelrohrsets.
