Montagezubehör für die Fußbodenheizung

Wie läuft die Montage einer Fußbodenheizung ab?

Eine berechtigte Frage, die wir an dieser Stelle ausführlich behandeln wollen. Eine kleine Einschränkung muss hier dennoch vorausgeschickt werden: Um für jede Montagevariante ins Detail gehen zu können, fehlt an dieser Stelle der Platz. Sie erhalten jedoch einen groben Überblick, um den zu erwartenden Aufwand besser einschätzen zu können.


• Vorbereitung des Untergrunds: Damit die Fußbodenheizung später problemlos ihre Aufgaben erfüllen kann, muss zunächst der Untergrund präpariert werden. Hauptsächlich geht es dabei um die Glättung von Unebenheiten, den Ausgleichs eines etwaigen Gefälles und die Sicherstellung der notwendigen Stabilität. Erreicht wird dies im Normalfall mit einer sogenannten Schüttung.
• Fertigung der Unterkonstruktion: Im nächsten Schritt werden die Randdämmstreifen angebracht. Es folgt die Auslegung der Dämmung/des Unterbaus (Platte oder Bahnen). Den Abschluss bildet die Verbindung von Randdämmstreifen und der Unterkonstruktion.
• Fixierung der Rohre: Nun werden die Heizungsrohre auf dem Unterbau befestigt. Welches der verfügbaren Systeme Sie in diesem Fall benutzen, liegt ganz bei Ihnen und ist am Ende des Tages (auch) eine Geschmacksfrage.
• Anschluss ans Wasser: Damit auch wirklich Heizungswasser durch die Rohre fließen kann, müssen diese über den Heizkreisverteiler an das Leitungssystem angeschlossen werden. Erst dann ist die Montage der Fußbodenheizung abgeschlossen.

Damit die Montage Ihrer neuen Fußbodenheizung nach Plan verläuft, ist es nicht nur wichtig, sich an die Anweisungen des Herstellers zu halten und über ein Mindestmaß an handwerklichen Fähigkeiten zu verfügen. Die notwendigen Arbeiten gehen außerdem deutlich einfacher von der Hand, wenn man das passende Montagezubehör verwendet. Im Folgenden werden die wichtigsten Utensilien vorgestellt und aufgezeigt, wie Sie während der Verlegung von ihnen profitieren.

Montagezubehör: Fixierung der Heizungsrohre

Bei der Fixierung der Rohrleitungen kommen verschiedenste Systeme zum Einsatz. Eines davon ist das Tackersystem. Ohne passendes Tackersetzgerät und die typischen Tackernadeln ist ein solches nicht komplett.

Tackersetzgerät

Garantiert die sichere Befestigung von Tackernadeln auf den Trägerplatten. Der Setzfuß mit integrierter Führung gewährleistet eine präzise Platzierung der Nadeln auf der Dämmfläche, die ergonomische Gestaltung ermöglicht auch längerer Arbeitssessions, ohne dass Ihre Hand dabei ermüdet.

Tackernadeln

Halterungsclips in U-Form mit Widerhaken an den jeweiligen Enden. Bestehen aus widerstandsfähigem Kunststoff und garantieren die sichere und stabile Befestigung des Heizungsrohres direkt auf der Gewebefolie.

Montagezubehör: Heizungsrohr-Zuschnitt und Entgratung

Während jeder Montage kommt garantiert der Moment, an dem Heizungsrohre zugeschnitten werden müssen. Das richtige Werkzeug erleichtert diesen Arbeitschritt deutlich.

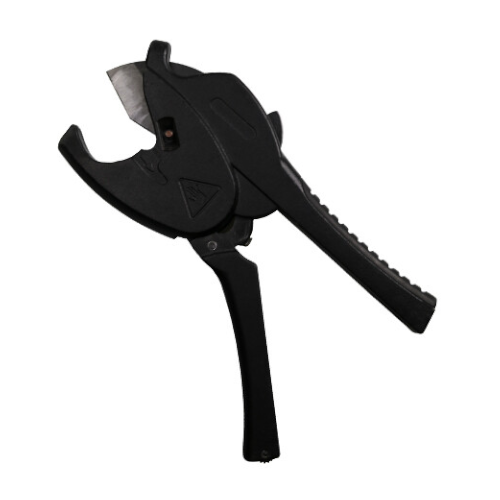

Rohrschneidezange

Unerlässlich für die präzise Ablängung von Heizungsrohren – ohne Gratbildung! Durch den Einsatz der Zange schneiden Sie das Rohr immer perfekt in einem rechten Winkel ab und müssen nicht mit Stanleymessern oder anderen Hilfswerkzeugen herumhantieren. Die Rohrschneidezange ist für Elemente mit einem Durchmesser von 14 bis 32 mm geeignet.

Heißschneidegerät

Dient wie die Rohrschneidezange dem Ablängen von Heizungsrohren. Die typische Schneidspitze macht es möglich, ohne viel Aufwand Rohrkanäle mit nur einer Hand einzuschneiden oder Elemente zu kürzen.

Kalibrierer (inkl. Entgrater)

Wer Heizungsrohre zuschneidet, deformiert sie zwangsläufig auch ein wenig. Verhindern lässt sich das nicht. Es gibt aber praktische Werkzeuge, die dabei helfen, diese Verformung zu beheben. Sogenannte Kalibrierer verfügen über mehrere Aufsätze in unterschiedlichen Größen. Der passende wird in das verformte Rohrende eingeführt und mehrmals gedreht. Die Öffnung ist danach wieder perfekt rund.

Beim Zuschneiden des Rohres können nicht nur Verformungen entstehen, sondern auch Ausfransungen. Von diesen Kanten und Splittern geht ein nicht unerhebliches Verletzungsrisiko aus. Der in diesem Produkt integrierte Entgrater entschärft all diese Problemstellen im Handumdrehen.

Montagezubehör: Klebebänder und Co.

Klebebänder sind ein unverzichtbares Hilfsmittel bei der Montage einer Fußbodenheizung. Die jeweiligen Montageplatten müssen ebenso aneinander befestigt werden wie die Schürze der Randdämmstreifen. Klebebänder sind dafür ideal. Dazu kommen andere Situationen, in den Klebebänder oder Kleber benötigt werden.

Klebeband

Klassisches Klebeband, das in verschiedensten Situationen während der Montage der Fußbodenheizung eingesetzt werden kann. Dient hauptsächlich der Verbindung der einzelnen Trägerplatten/Trägerbahnen untereinander. Schützt die Fugen zwischen den einzelnen Elementen vor Estricheintritt.

Handabroller für Klebeband

Erleichtert den Umgang mit Klebeband enorm. Der Handabroller verfügt über eine Bremse, die eine präzise Handhabung möglich macht. Der robuste Metallrahmen garantiert Stabilität und Langlebigkeit.

Fugenklebeband

Ist dann notwendig, wenn Lastverteilplatten auf einer Fußbodenheizung im Trockenbau eingesetzt werden. Mit dem Klebeband werden die Stöße und Fugen zwischen den einzelnen Elementen geschlossen. So entstehen eine sichere Verbindung und eine gleichmäßige Fläche. Der Einsatz eines Fugenklebebandes ist dann unbedingt notwendig, wenn Fliesen als Oberbelag zum Einsatz kommen sollen. Die einzelnen Bahnen dürfen keinesfalls überlappend verklebt werden.

Kleber

Im Rahmen einer Fußbodenheizungsmontage kommen Kleber meist dann zum Einsatz, Heizelemente auf dem Boden fixiert werden müssen. Auch für die Befestigung des Strongboards (= Lastverteilplatte) ist der Kleber eine gern gewählte Option.

Montagezubehör: Folien & Streifen

Eine Fußbodenheizung ist eine vielschichtige Angelegenheit. Neben dem Untergrund, der Dämmung und den Heizungsrohren selbst gibt es viele weitere Abschnitte, an die im ersten Moment vermutlich nur die Wenigsten denken, die allerdings dennoch sehr wichtig sind. Trennschutzfolien, Rasterfolien sowie Dehn- und Randdämmungsstreifen übernehmen wichtige Aufgaben:

Trennschutzfolie

Trennschutzfolien bilden die wichtige Barriere zwischen Wärmedämmung und Estrich. Sie sorgen dafür, dass die Feuchtigkeit aus dem Estrich nicht in die Dämmung zieht, und bieten bei einer EPS-Variante einen Schutz gegen weichmacherhaltige Feuchteschutzabdichtungen. Dabei sind die Folien meist nur Millimeterbruchteile (ca. 0,2 mm) stark.

Rasterfolie

Übernimmt üblicherweise zwei Aufgaben im Systemaufbau. Die Rasterfolie verfügt über ein aufgedrucktes Verlegeraster, welches als Orientierungshilfe während der Verlegearbeiten dient. So werden die notwendigen regelmäßigen Abstände auf jeden Fall eingehalten. Zudem fungiert die Rasterfolie als dichtschließende Feuchtigkeitssperre. Sie verhindert das Eindringen von Feuchtigkeit in die Dämmschicht. Auch sie ist besonders dünn (ca. 0,2 mm).

Randdämmungsstreifen

Werden zwischen Estrich und Wänden sowie anderen fixen Bauelementen platziert. Durch die Elastizität des Materials können die Randdämmungsstreifen die wärmebedingte Ausdehnung des Estrichs aufnehmen und so verhindern, dass dieser Schaden nimmt (Risse, Spannungen etc.). Zudem dienen sie der Schallentkopplung. Die Elemente sind üblicherweise selbstklebend, die Anbringung gestaltet sich entsprechend einfach.

Dehnstreifen

Kommen dort zum Einsatz, wo im Zusammenhang mit einer Fußbodenheizung und Estrichflächen Dehnungsfugen erzeugt werden müssen. Sind in der Regel selbstklebend und dadurch einfach an der Dämmplatte zu befestigen.

Montagezubehör: Schüttungen & Platten

Eine der vielen unsichtbaren Schichten einer Fußbodenheizung dient der Stabilisierung. Schüttungen dienen dem Höhenausgleich, der Wärmedämmung und der Reduzierung des Trittschalls. Schüttungen sind in unterschiedlichen Ausführungen erhältlich. Ebenfalls zu kaufen sind Lastverteilplatten, die – wie der Name schon sagt – die Last Fußbodenbelags und der im Raum befindlichen Möbel verteilen und somit von der Fußbodenheizung weglenken.

Ausgleichsschüttungen

Werden eingesetzt, um Unebenheiten im Untergrund auszugleichen. Bestens als Werkzeug dafür geeignet sind Lehren oder Richtscheite. Die Schüttungen haben wärme- sowie schalldämmende Eigenschaften und sind besonders belastbar.

Gebundene Estrichschüttung

Weist die gleichen Eigenschaften wie die „normalen“ Ausgleichsschüttungen auf, überzeugt allerdings aufgrund des beigefügten Bindemittels mit besonderer Festigkeit. Ist ideal für den Einsatz bei Dämmungs-Fehlstellen im Umfeld von Leitungs- und Rohrtrassen geeignet.

Lastverteilplatte

Meist auch unter dem Namen „Strongboard“ bekannt, kommen die Elemente als gut leitende Lastverteil- und Entkopplungsplatte zum Einsatz. Bieten eine hohe Reiß- und Druckfestigkeit, wodurch eine stabile und ebene Oberfläche entsteht, auf der sich Fußbodenbeläge einfacher verlegen lassen.

Montagezubehör: Schutzkomponenten

Damit die Fußbodenheizung möglichst lange auf Top-Niveau arbeiten kann, muss sie vor den möglichen Auswirkungen des Heizungswassers geschützt werden. In diesem Zusammenhang kommen meist Heizungsvollschutz und Demineralisierungskartuschen zum Einsatz.

Heizungsvollschutz

Sauerstoff, pH-Wert und Salzgehalt spielen für die Langlebigkeit einer Warmwasser-Heizungsanlage wie der Fußbodenheizung eine große Rolle. Liegen die Werte außerhalb des empfohlenen Bereichs, können die metallischen Komponenten des Systems korrodieren. Sprich: Sie rosten. Zur Verhinderung der gefürchteten Sauerstoff-Korrosion empfehlen wir die Zugabe von Heizungsvollschutz. Ein Kilogramm des Mittels reicht dabei für 200 Liter Kreislaufwasser.

Heizungsvollschutz enthält Korrosionsschutzinhibitoren, Dispergatoren und Härtestabilisatoren. Zusätzlich ist es frei von Chromat und Nitrit sowie neutral gegenüber Dichtungen.

Demineralisierungskartusche

In den Rohrleitungen der Fußbodenheizung fließt Nutzwasser. Also Wasser, das nicht für den Genuss bestimmt ist. Das muss zwar weniger Anforderungen erfüllen als Trinkwasser, ganz ohne Auflagen geht es aber auch in diesem Bereich nicht. Füllwasser für Heizungen muss gemäß den geltenden Richtlinien des Vereins Deutscher Ingenieure (VDI), des Schweizerischen Vereins von Gebäudetechnik-Ingenieuren (SWKI) und der Ö-Norm so vorbehandelt werden, dass dadurch das Entstehen mineralischer Ablagerungen verhindert wird. Die können nämlich zu Schäden an den einzelnen Komponenten führen. Sogenannte Demineralisierungskartuschen garantieren die notwendigen Standards und erzeugen das geforderte „technische Wasser“.

Hier sind nicht nur die Kartuschen erhältlich, sondern bei Bedarf auch eine praktische Wandhalterung inkl. Verbindungsschlauch. Das erleichtert die eigenständige Nachspeisung ohne Hilfe vom Profi merklich.

Montagezubehör: Estrich-Hilfsmittel

Im Rahmen einer Fußbodenheizungsmontage müssen zahlreiche Dinge beachtet, Werte ermittelt und Komponenten fixiert werden. Darunter die folgenden:

Fußbodenmessstelle

Nach dem Gießen des Estrichs kann erst weitergearbeitet werden, wenn eben jener Estrich eine vertretbare Restfeuchte aufweist. Ermitteln lässt sich dieser Wert am einfachsten mit einer Fußbodenmessstelle. Die Komponenten sind speziell für die Verwendung im Zusammenhang mit Heizestrichen konzipiert und erfüllen die Vorgaben der BIN EN 1264. Pro Raum (bis ca. 60 m²) sollte dabei nur ein Messstellenset (4 Halter, 1 Platte) zum Einsatz kommen.

Estrichzusatzmittel

Dient der Verbesserung Ihres Estrichs im Sinne der Stabilität und der Qualität. Ideal für die Plastifizierung von Zementestrichen, sollte bei Fließestrichen aber nicht verwendet werden.
